Allgemeine Spezifikationen

Version 3.0 - 01-2020

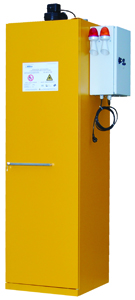

HILTRA® F90 LABSAVER® Li-Ion Serie (LOADS):

Dieser Brandschutzschrank entspricht der europäischen Norm EN 14470-1/2004, Feuerwiderstand 90 Minuten. Anwendbar im Rahmen von PGS 15/Version 1.1 (Sept 2016) Regel 3.3. Die Konstruktion ist speziell für das Laden von Lithium-Ionen-Batterien angepasst und verfügt über eine passive und aktive Überwachung des Schrankinhalts mit einer speziellen Löschpatrone zum Löschen von Li-Ionen-Batteriebränden, einer F90-Notentlastungsluke mit Spezialfilter (siehe unten) in der Dachfläche.

 Zertifizierung/Brandschutzschrank:

• Feuerbeständigkeit 90 Minuten ermittelt nach Europäischer Norm (NEN-)EN 14470-1/2004 durch das akkreditierte Prüfinstitut MPA Dresden.
• Feuerbeständigkeit von innen geprüft an der Hochschule für Batterie in Karlstein.
• Elektrischer Aufbau geprüft und zertifiziert nach EN 3140.

Gehäuse:

• Schrankkörper und Tür aus Zink oder Stahl und pulverbeschichtet wahlweise in:
• RAL 7035/Lichtgrau oder (optional)- RAL 1007/Narzissengelb oder Schrankkorpus RAL 7035 und Tür(en) in RAL 1007. Andere Farben auf Anfrage.
• Feuerfestes Isolierpaket aus nicht brennbaren, umweltfreundlichen Materialien mit weißer, schlag- und kratzfester HPL-Deckschicht
• Schrankinnenraum potentialfrei geerdet bis zum Erdungsanschlusspunkt auf dem Schrankdach.
• Standardmäßig ausgestattet mit frei zugänglichen Nivellierfüßen ± 20 mm zur Nivellierung des Schrankes.

Tür:

• Vorderseite mit einfacher oder doppelter selbstschließender Flügeltür mit Griff in ergonomischer Höhe. Jede Tür (Flügel) abschließbar durch ein Zylinderschloss (inkl. 2 Schlüssel).
• Türfalz mit Brandschutzleisten ausgestattet, so dass der Türfalz im Brandfall hermetisch abgeschlossen ist.

Thermische Türverriegelung:

• Türverriegelung: Die Tür(en) schließt (schließen) sich selbst mit Hilfe eines mechanischen Türschließers.


F90 Notdruckluke im Schrankdach ausgestattet mit:

• einem feuerfesten Gitter, das sich im Brandfall automatisch schließt;
• Spezialfilter zur Verhinderung der Emission von brennenden Li-Ionen-Partikeln aus dem Schrank.
• Notausstiegsluke mit Abdeckkappe und Flansch Ø 125 mm für den Anschluss an eine externe Entlüftung.

Einrichtung:

• Bodenplatte aus Stahl, pulverbeschichtet RAL 7035/lichtgrau.
• Seitenwände des Schrankes mit Fachbodenbefestigungsplatte aus Stahl, pulverbeschichtet, mit Einhängeraster 50 mm zur Höhenverstellung der Fachböden.
• Vier (4) herausnehmbare, verzinkte und doppelt PE-beschichtete Gitterböden, Maschenweite 35 x 35 mm, in RAL 7032/kieselgrau.
• Belastbar mit bis zu 110 kg bei gleichmäßig verteilter Last

Ladegerät 230V:

• 230V-1F-50Hz/13A - 12 Ladeschächte.
• Drei Steckdosen à 4 Ladeplätze für Ladegeräte mit LED Ein/Aus Schalter auf den oberen 3 Ebenen.
• Buskartusche inklusive Brandmeldeanlage mit Alarmtürkontakt, Kontaktschalter(n) an der Tür und Sirene/Blitzlicht auf der Dachfläche für die lokale Alarmierung.
• Ventilator zur Wärmeabfuhr
• E-Verteilerkasten an der Seitenwand inkl. Sicherungsautomat. 230V-Version mit Schukostecker.

Ladegerät 400V:

• 400V-3F-50Hz/13A - 24 Ladesteckplätze.
• Vier Steckdosen à 6 Ladeplätze für Ladegeräte mit LED Ein/Aus Schalter auf den oberen 4 Ebenen.
• Buskartusche inkl. Feuermelder mit Alarmtürkontakt, Kontaktschalter(n) an der Tür und Sirene/Blitzlicht auf der Dachfläche zur örtlichen Alarmierung.
• Ventilator zur Wärmeabfuhr
• E-Verteilerkasten an der Seitenwand inkl. Leitungsschutzschalter, mit CE 400V Stecker (rot)
.

• Ausgestattet mit einem integrierten Lüftungskanal mit Flanschanschluss Ø 80 x H 65 mm auf dem Schrankdach für den Ventilator.
• Luftauslass ausgeführt mit Brandschutzklappe, die im Brandfall automatisch schließt.

Gefahrenbezeichnung:

• Gefahrenbezeichnung durch das in EN 14470-1 vorgeschriebene Typenschild mit Piktogrammen, Symbol: "Rauchen und offenes Feuer verboten" und "brennbare Stoffe" und "ADR 9/Batterien".

Für weitere Informationen zu Spezifikationen und Optionen kontaktieren Sie bitte unsere Verkaufsabteilung unter 0342-404160 oder per E-Mail.

Technische und Ausführungsänderungen vorbehalten.
