Behälter für die Lagerung von Li-Ion-Batterien
| Spezifikationen des Modells | |
|---|---|
| Artikel Nummer | 100600101 |
| Feuerbeständigkeit | F60 (WBDBO) in Übereinstimmung mit NEN6069 (Efectis-Bericht) |
| Außenabmessungen LxTxH | ca. 1084 x 1084 x 2236 mm |
| Innenmaße LxTxH | ca. 760 x 740 x 1940 mm |
| Tür | Einzelne selbstschließende und abschließbare Tür |
| Nettogewicht, leer | ca. 420 kg |
| Serienmäßige Ausstattung: | Feuerfeste Notausstiegsluke inkl. Filter, ca. 200x200 mm |
| Verzinkte Regale mit herausnehmbaren Gitterböden | Durchgehende und tiefe Einlegeböden, doppelt PE-beschichtet, Maschenweite 35x35 cm, Tragfähigkeit 75 kg |
| Notdruckluke | 200x200 cm, feuerfest mit Edelstahldeckel und Flanschanschluss Ø 125 mm |
| Lithium-Ionen-Filter | Serienmäßig in Notdruckluke eingebaut |
| Artikel Nummer | 100600101 |
| Feuerbeständigkeit | F60 (WBDBO) in Übereinstimmung mit NEN6069 (Efectis-Bericht) |
| Außenabmessungen LxTxH | ca. 1084 x 1084 x 2236 mm |
| Innenmaße LxTxH | ca. 760 x 740 x 1940 mm |
| Tür | Einzelne selbstschließende und abschließbare Tür |
| Nettogewicht, leer | ca. 420 kg |
| Serienmäßige Ausstattung: | Feuerfeste Notausstiegsluke inkl. Filter, ca. 200x200 mm |
| Verzinkte Regale mit herausnehmbaren Gitterböden | Durchgehende und tiefe Einlegeböden, doppelt PE-beschichtet, Maschenweite 35x35 cm, Tragfähigkeit 75 kg |
| Notdruckluke | 200x200 cm, feuerfest mit Edelstahldeckel und Flanschanschluss Ø 125 mm |
| Lithium-Ionen-Filter | Serienmäßig in Notdruckluke eingebaut |
| Optionen und Zubehör | ||
|---|---|---|
| Option A1: Außenlackierung in Standard-RAL-Farbe BS/FS-1 | 100600115 | |
| Option A2: Außenlackierung in Standard-RAL-Farbe BS/FS-1 | 100600116 | |
| Hiltra® Batterysaver™ F60 BS/FS-1 in F90-Ausführung | 999999995 | |
| Schutz P0 für Batterysaver™ BS/FS-1 und BS/FS-2 | 100600110 | |
| Schutzvorrichtung P1 für Batterysaver™ BS/FS-1 | 100600104 | |
| Schutzvorrichtung P3 für Batterysaver™ BS/FS-1 | 100600105 | |
| EM 24 VDC Türschließer (Set, nur mit P0) für BS/FS-1 | 100600117 | |
| EM 24 VDC Türschließer (Set, nur mit P3) für BS/FS-1 | 100600106 | |
| HF-Filterkassette | 100600109 | |
| Option A1: Außenlackierung in Standard-RAL-Farbe BS/FS-1 | 100600115 |
| Option A2: Außenlackierung in Standard-RAL-Farbe BS/FS-1 | 100600116 |
| Hiltra® Batterysaver™ F60 BS/FS-1 in F90-Ausführung | 999999995 |
| Schutz P0 für Batterysaver™ BS/FS-1 und BS/FS-2 | 100600110 |
| Schutzvorrichtung P1 für Batterysaver™ BS/FS-1 | 100600104 |
| Schutzvorrichtung P3 für Batterysaver™ BS/FS-1 | 100600105 |
| EM 24 VDC Türschließer (Set, nur mit P0) für BS/FS-1 | 100600117 |
| EM 24 VDC Türschließer (Set, nur mit P3) für BS/FS-1 | 100600106 |
| HF-Filterkassette | 100600109 |
| Spezifikationen des Modells | |
|---|---|
| Artikel Nummer | 200600101 |
| Feuerbeständigkeit | F60 (WBDBO) in Übereinstimmung mit NEN6069 (Efectis-Bericht) |
| Außenabmessungen LxTxH | ca. 1744 x 1084 x 2236 mm |
| Innenmaße LxTxH | ca. 1420 x 740 x 1940 mm |
| Tür | Doppelte selbstschließende und abschließbare Tür |
| Nettogewicht, leer | ca. 610 kg |
| Serienmäßige Ausstattung: | Feuerfeste Notausstiegsluke inkl. Filter, ca. 200x200 mm |
| Verzinkte Regale mit herausnehmbaren Gitterböden | Durchgehende und tiefe Einlegeböden, doppelt PE-beschichtet, Maschenweite 35x35 cm, Tragfähigkeit 110 kg |
| Notdruckluke | 200x200 cm, feuerfest mit Edelstahldeckel und Flanschanschluss Ø 125 mm |
| Lithium-Ionen-Filter | Serienmäßig in Notdruckluke eingebaut |
| Artikel Nummer | 200600101 |
| Feuerbeständigkeit | F60 (WBDBO) in Übereinstimmung mit NEN6069 (Efectis-Bericht) |
| Außenabmessungen LxTxH | ca. 1744 x 1084 x 2236 mm |
| Innenmaße LxTxH | ca. 1420 x 740 x 1940 mm |
| Tür | Doppelte selbstschließende und abschließbare Tür |
| Nettogewicht, leer | ca. 610 kg |
| Serienmäßige Ausstattung: | Feuerfeste Notausstiegsluke inkl. Filter, ca. 200x200 mm |
| Verzinkte Regale mit herausnehmbaren Gitterböden | Durchgehende und tiefe Einlegeböden, doppelt PE-beschichtet, Maschenweite 35x35 cm, Tragfähigkeit 110 kg |
| Notdruckluke | 200x200 cm, feuerfest mit Edelstahldeckel und Flanschanschluss Ø 125 mm |
| Lithium-Ionen-Filter | Serienmäßig in Notdruckluke eingebaut |
| Optionen und Zubehör | ||
|---|---|---|
| Option A1: Außenlackierung in Standard-RAL-Farbe BS/FS-2 | 200600115 | |
| Option A2: Außenlackierung in Standard-RAL-Farbe BS/FS-2 | 200600116 | |
| Hiltra® Batterysaver™ F60 BS/FS-2 in F90-Ausführung | 200600101 | |
| Schutz P0 für Batterysaver™ BS/FS-1 und BS/FS-2 | 100600110 | |
| Sicherheitsvorrichtung P1 für Batterysaver™ BS/FS-2 | 200600103 | |
| Protector P3 für Batterysaver™ BS/FS-2 | 200600105 | |
| EM 24 VDC Türschließer (Set, nur mit P0) für BS/FS-2 | 200600107 | |
| EM 24 VDC Türschließer (Set, nur mit P3) für BS/FS-2 | 200600105 | |
| HF-Filterkassette | 100600109 | |
| Option A1: Außenlackierung in Standard-RAL-Farbe BS/FS-2 | 200600115 |
| Option A2: Außenlackierung in Standard-RAL-Farbe BS/FS-2 | 200600116 |
| Hiltra® Batterysaver™ F60 BS/FS-2 in F90-Ausführung | 200600101 |
| Schutz P0 für Batterysaver™ BS/FS-1 und BS/FS-2 | 100600110 |
| Sicherheitsvorrichtung P1 für Batterysaver™ BS/FS-2 | 200600103 |
| Protector P3 für Batterysaver™ BS/FS-2 | 200600105 |
| EM 24 VDC Türschließer (Set, nur mit P0) für BS/FS-2 | 200600107 |
| EM 24 VDC Türschließer (Set, nur mit P3) für BS/FS-2 | 200600105 |
| HF-Filterkassette | 100600109 |

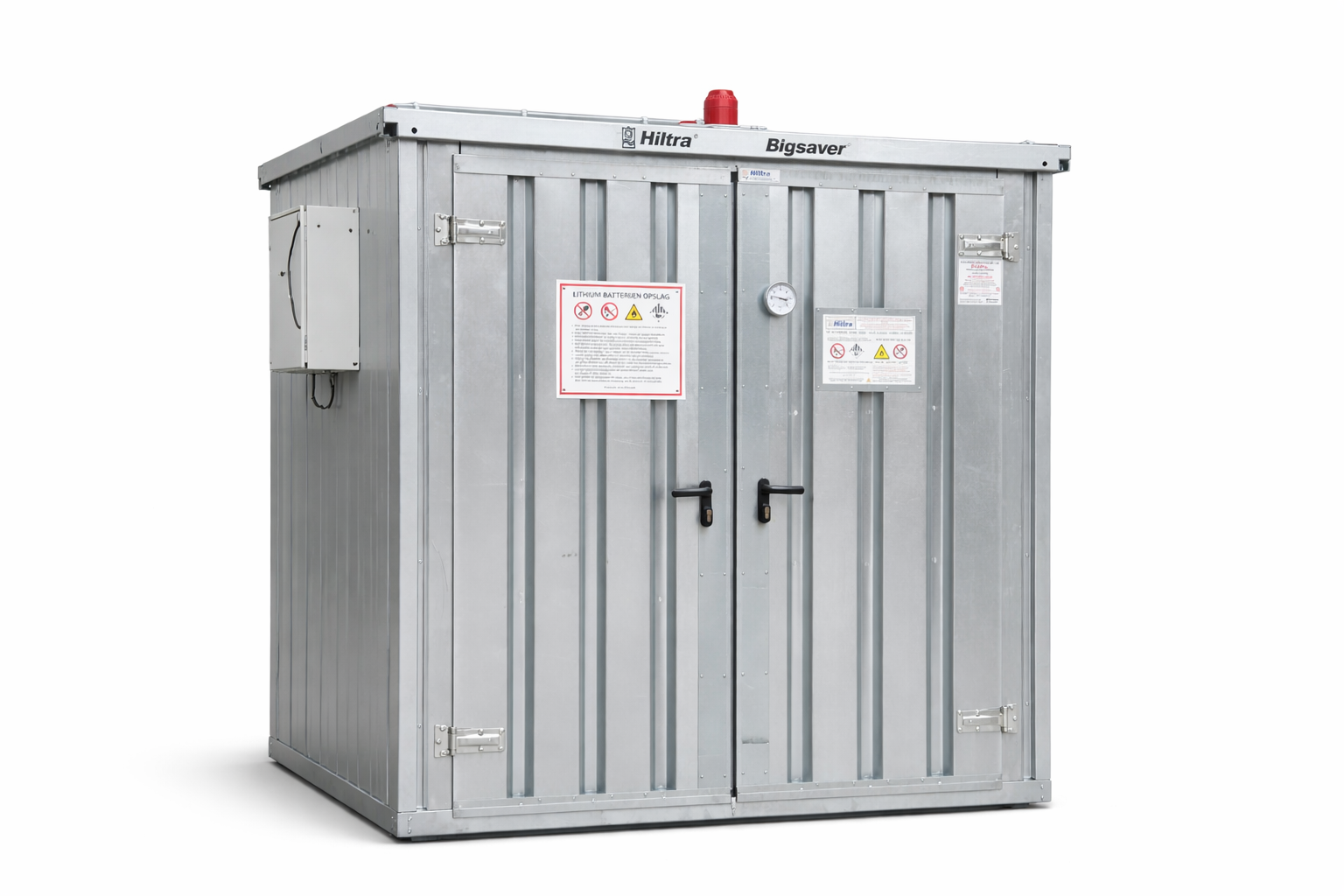

| Spezifikationen des Modells | |
|---|---|
| Artikel Nummer | 999999995 |
| Feuerbeständigkeit | F60 (WBDBO) in Übereinstimmung mit NEN6069 (Efectis-Bericht) |
| Außenabmessungen LxTxH | ca. 2084 x 1084 x 2236 mm |
| Innenmaße LxTxH | ca. 1760 x 740 x 1940 mm |
| Tür | Doppelte selbstschließende und abschließbare Tür |
| Nettogewicht, leer | ca. 730 kg |
| Serienmäßige Ausstattung: | |
| Verzinkte Regale mit herausnehmbaren Gitterböden | Durchgehende und tiefe Einlegeböden, doppelt PE-beschichtet, Maschenweite 35x35 cm, Tragfähigkeit 200 kg |
| Notdruckluke | 200x200 cm, feuerfest mit Edelstahldeckel und Flanschanschluss Ø 125 mm |
| Lithium-Ionen-Filter | Serienmäßig in Notdruckluke eingebaut |
| Artikel Nummer | 999999995 |
| Feuerbeständigkeit | F60 (WBDBO) in Übereinstimmung mit NEN6069 (Efectis-Bericht) |
| Außenabmessungen LxTxH | ca. 2084 x 1084 x 2236 mm |
| Innenmaße LxTxH | ca. 1760 x 740 x 1940 mm |
| Tür | Doppelte selbstschließende und abschließbare Tür |
| Nettogewicht, leer | ca. 730 kg |
| Serienmäßige Ausstattung: | |
| Verzinkte Regale mit herausnehmbaren Gitterböden | Durchgehende und tiefe Einlegeböden, doppelt PE-beschichtet, Maschenweite 35x35 cm, Tragfähigkeit 200 kg |
| Notdruckluke | 200x200 cm, feuerfest mit Edelstahldeckel und Flanschanschluss Ø 125 mm |
| Lithium-Ionen-Filter | Serienmäßig in Notdruckluke eingebaut |
| Optionen und Zubehör | ||
|---|---|---|
| Option A1: Außenlackierung in Standard-RAL-Farbe BS/FS-3 | 999999995 | |
| Option A2: Außenlackierung in Standard-RAL-Farbe BS/FS-3 | 999999995 | |
| Hiltra® Batterysaver™ F60 BS/FS-3 in F90-Ausführung | 999999995 | |
| Sicherheitsvorrichtung P0 für Batterysaver™ BS/FS-1 und BS/FS-2 und BS/FS-3 | 100600110 | |
| Schutzvorrichtung P1 für Batterysaver™ BS/FS-3 | 999999995 | |
| Protector P3 für Batterysaver™ BS/FS-3 | 999999995 | |
| EM 24 VDC Türschließer (Set, nur mit P0) für BS/FS-3 | 999999995 | |
| EM 24 VDC Türschließer (Set, nur mit P3) für BS/FS-3 | 999999995 | |
| HF-Filterkassette | 100600109 | |
| Option A1: Außenlackierung in Standard-RAL-Farbe BS/FS-3 | 999999995 |
| Option A2: Außenlackierung in Standard-RAL-Farbe BS/FS-3 | 999999995 |
| Hiltra® Batterysaver™ F60 BS/FS-3 in F90-Ausführung | 999999995 |
| Sicherheitsvorrichtung P0 für Batterysaver™ BS/FS-1 und BS/FS-2 und BS/FS-3 | 100600110 |
| Schutzvorrichtung P1 für Batterysaver™ BS/FS-3 | 999999995 |
| Protector P3 für Batterysaver™ BS/FS-3 | 999999995 |
| EM 24 VDC Türschließer (Set, nur mit P0) für BS/FS-3 | 999999995 |
| EM 24 VDC Türschließer (Set, nur mit P3) für BS/FS-3 | 999999995 |
| HF-Filterkassette | 100600109 |
Allgemeine Spezifikationen
Version 6.0 | 7-5-2025
HILTRA®BATTERYSAVER™ BS-FS BASIC PLUS ZUR LAGERUNG VON LITHIUM-BATTERIEN
Ausführung/Brandschutz:
- Die Verbundstruktur wurde von dem akkreditierten Prüfinstitut Efectis® bewertet.
- Efectis brandwerendheidsrapport: 94-CVB-R1178/2009-Efectis-R0834(Rev.1)/2010-Efectis-R1117-S.
- Ausgelegt als Brandabschnitt für die Lagerung von Lithiumbatterien gemäß der Richtlinie PGS 37-2.
- Feuerwiderstand (WBDBO) 60 Minuten, ermittelt bei einem Brand von außen und einem Brand von innen gemäß NEN 6069.
Gehäuse (Wände, Dach und Tür):
- Gehäuse aus verzinkten Spundwänden
- Innenraum aus nicht brennbarem und isolierendem Material und komplett mit verzinktem Blech verkleidet.
- Das Dach ist mit einer integrierten Regenrinne an beiden Längsseiten ausgestattet.
- Standardmäßig mit Hebevorrichtung, geeignet für den Leertransport der Einheit .
- Standardmäßig mit Erdungsanschlusspunkt.
Boden:
- Bodenrahmen aus Stahlprofilen, Betonsperrholzplatte und einer Deckschicht aus rutschfestem Tränenblech.
- Konservierungsbodenrahmen: SA2.5 gestrahlt und konserviert mit 100 µm Acraton Zinkphosphat-Epoxidbeschichtung in Farbe RAL 7005/Mausgrau.
Tür nach EN 1634-1 (EI160):
- Ausgestattet mit einer selbstschließenden ein- oder zweiflügeligen Tür.
- Türflügel ausgestattet mit Falle, Panikstange, Zylinderschloss und Türschließer .
- Türfälze mit Brandabdichtungsstreifen ausgestattet, um sie im Brandfall abzudichten.
Ausstattung:
- Verzinktes Regal, Einhängevorrichtung in voller Breite und Tiefe mit vier herausnehmbaren, verzinkten, doppelt PE-beschichteten Gitterböden, Maschenweite 35x35 mm.
- Fußböden belastbar bis 75 kg (FS1), 110 kg (FS2), 200 kg (FS3)
Notdruckluke:
- Dach mit feuerbeständiger 60-Minuten-Notdruckluke 200 x 200 mm mit automatischem Schließgitter im Brandfall
- Dachnotluke mit Edelstahlabdeckkappe mit Ø 125 mm Flanschanschluss zur Ableitung von Überdruck und freigesetzten Fluorwasserstoffdämpfen.
- Das Dach ist mit einer Edelstahlabdeckkappe mit Ø 125 mm Flanschanschluss zur Ableitung von Überdruck und freigesetzten Fluorwasserstoffdämpfen ausgestattet.
- Benutzer/Dritte können nach der Installation einen Anschluss an die Außenluft herstellen.
- Lithium-Ionen-Filter:
- Die Notausstiegsluke ist mit einer speziellen Filtermatte ausgestattet, um die (brennenden) Lithium-Ionen-Partikel im Inneren des Schrankes zu halten.
Gefahrenbezeichnung:
- Gefahrenkennzeichnung durch einen Typenaufkleber mit Piktogrammen, Symbol: "Rauchen und offenes Feuer verboten" und "brennbare Stoffe" und "Warnaufkleber Lagerung Li-Ionen-Batterien".
Optional erhältlich:
Option A1:
- Außen, mit Ausnahme der Dachoberseite, mit einer Zweikomponenten-Polyurethan-Beschichtung in den Standardfarben RAL 3020/Verkehrsrot, RAL 5010/Enzianblau, RAL 6002/Hartgrün, RAL 7035/Hellgrau oder RAL 9001/Cremeweiß.
Option A2:
- Außen, mit Ausnahme der Dachoberseite, beschichtet mit einer Zweikomponenten-Polyurethan-Beschichtung in einer Nicht-Standard-RAL-Farbe (außer Verkehrs-, Leucht-, Metallic- und Perlglanzfarben).
Optionen F90
- Feuerbeständigkeit 90 Minuten und Türen EI190 (anstelle von Standard 60 Minuten).
Alarmanlage P0:
- Bigsaver ausgestattet mit Brandmeldeanlage mit Brandmeldezentrale, Blitzlicht und akustischem Alarm + Relaiskontakt zur Brandmeldung an eine PAC (oder firmenzertifizierte Brandmeldezentrale). Die Komponenten entsprechen der EN 5413 (siehe separates Erläuterungsblatt für das Alarmsystem P0).
Sicherheitsanlage P1 und P3:
- Bigsaver optional ausgestattet mit Edelstahl-Trockenlöschpatrone (Anzahl der Löschpatronen und Inhalt angepasst an die Schrankgröße nach KIWA BRL) und Auslösung über Thermoelement oder Rauchmelder (siehe Optionen) Das verwendete Löschsystem ist KIWA-zertifiziert für das Löschen von Li-Ionen-Batteriebränden. Löschanlage mit einer Lebensdauer von ca. 15 Jahren.
Elektrische Türschließer (24VDC):
- 24 VDC-Türschließer (anstelle von Standard-Türschließern), die die Türen bei 90° offen halten können, aber im Falle einer Branderkennung automatisch schließen. Nur in Verbindung mit dem Sicherheitssystem oder P0 oder P3 einsetzbar.
HF-Filterkassette:
- Wenn der Bau einer Abblaseleitung zur Außenluft nicht möglich ist, ist optional eine HF-Filterkassette erhältlich.
| Spezifikationen des Modells | |
|---|---|
| Artikel Nummer | 200600101 |
| Feuerbeständigkeit | F60 (WBDBO) in Übereinstimmung mit NEN6069 (Efectis-Bericht) |
| Außenabmessungen LxTxH | ca. 1744 x 1084 x 2236 mm |
| Innenmaße LxTxH | ca. 1420 x 740 x 1940 mm |
| Tür | Doppelte selbstschließende und abschließbare Tür |
| Nettogewicht, leer | ca. 610 kg |
| Serienmäßige Ausstattung: | |
| Verzinkte Regale mit herausnehmbaren Gitterböden | Durchgehende und tiefe Einlegeböden, doppelt PE-beschichtet, Maschenweite 35x35 cm, Tragfähigkeit 110 kg |
| Notdruckluke | 200x200 cm, feuerfest mit Edelstahldeckel und Flanschanschluss Ø 125 mm |
| Lithium-Ionen-Filter | Serienmäßig in Notdruckluke eingebaut |
| Dieser Hiltra® Batterysaver™ F60 BS/FS2 ist optional ausgestattet mit: | |
| 200600101 | Batterieschoner in der F90-Version |
| 200600106 | Satz mit 2 EM-Türschließern 24VDC |
| 100600109 | HF-Filterkassette |
| 200600102 | 2x Zusätzlicher Gitterboden |
| 200600999 | Ventilator SVBS 100 |
| Artikel Nummer | 200600101 |
| Feuerbeständigkeit | F60 (WBDBO) in Übereinstimmung mit NEN6069 (Efectis-Bericht) |
| Außenabmessungen LxTxH | ca. 1744 x 1084 x 2236 mm |
| Innenmaße LxTxH | ca. 1420 x 740 x 1940 mm |
| Tür | Doppelte selbstschließende und abschließbare Tür |
| Nettogewicht, leer | ca. 610 kg |
| Serienmäßige Ausstattung: | |
| Verzinkte Regale mit herausnehmbaren Gitterböden | Durchgehende und tiefe Einlegeböden, doppelt PE-beschichtet, Maschenweite 35x35 cm, Tragfähigkeit 110 kg |
| Notdruckluke | 200x200 cm, feuerfest mit Edelstahldeckel und Flanschanschluss Ø 125 mm |
| Lithium-Ionen-Filter | Serienmäßig in Notdruckluke eingebaut |
| Dieser Hiltra® Batterysaver™ F60 BS/FS2 ist optional ausgestattet mit: | |
| 200600101 | Batterieschoner in der F90-Version |
| 200600106 | Satz mit 2 EM-Türschließern 24VDC |
| 100600109 | HF-Filterkassette |
| 200600102 | 2x Zusätzlicher Gitterboden |
| 200600999 | Ventilator SVBS 100 |
