Pallet-IBC ISO-compartimenten (schuifdr)

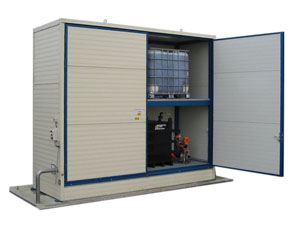

Model specificaties | |
---|---|
Artikelnummer | CT4CI1100 |
Afmeting uitwendig BxDxH | 3005 x 1600 x 3735 mm |
Vakmaat BxDxH | 1350 x 1400 x 1500 mm |
Opslagcapaciteit | 4x IBC |
Draagvermogen roostervloer | 1250 kg/m2 |
Gewicht | 1270 kg |
Opvangcapaciteit | 1100 liter |
Deur | Afsluitbare schuifdeuren |
Artikelnummer | CT4CI1100 |
Afmeting uitwendig BxDxH | 3005 x 1600 x 3735 mm |
Vakmaat BxDxH | 1350 x 1400 x 1500 mm |
Opslagcapaciteit | 4x IBC |
Draagvermogen roostervloer | 1250 kg/m2 |
Gewicht | 1270 kg |
Opvangcapaciteit | 1100 liter |
Deur | Afsluitbare schuifdeuren |
Model specificaties | |
---|---|
Artikelnummer | CT6CI1100 |
Opslagcapaciteit | 6x IBC, 6x chemie- of 8x europallet |
Afmeting uitwendig BxDxH | 4140 x 1490 x 3580 mm |
Vakmaat BxDxH | 3900 x 1400 x 1490 mm |
Opvangcapaciteit | 1100 liter |
Draagvermogen roostervloer | 1250 kg/m2 |
Gewicht | 1610 kg |
Deur | Afsluitbare vleugeldeur |
Artikelnummer | CT6CI1100 |
Opslagcapaciteit | 6x IBC, 6x chemie- of 8x europallet |
Afmeting uitwendig BxDxH | 4140 x 1490 x 3580 mm |
Vakmaat BxDxH | 3900 x 1400 x 1490 mm |
Opvangcapaciteit | 1100 liter |
Draagvermogen roostervloer | 1250 kg/m2 |
Gewicht | 1610 kg |
Deur | Afsluitbare vleugeldeur |
Model specificaties | |
---|---|
Artikelnummer | CT8CI100 |
Vakmaat BxDxH | 2800 x 1400 x 1500 mm |
Afmeting uitwendig BxDxH | 5875 x 1600 x 3735 mm |
Opslagcapaciteit | 8x IBC of 8x chemie- of 12x europallet |
Opvangcapaciteit | 2x 1100 liter |
Draagvermogen roostervloer | 1250 kg/m2 |
Gewicht | 2270 kg |
Deur | Afsluitbare schuifdeuren |
Artikelnummer | CT8CI100 |
Vakmaat BxDxH | 2800 x 1400 x 1500 mm |
Afmeting uitwendig BxDxH | 5875 x 1600 x 3735 mm |
Opslagcapaciteit | 8x IBC of 8x chemie- of 12x europallet |
Opvangcapaciteit | 2x 1100 liter |
Draagvermogen roostervloer | 1250 kg/m2 |
Gewicht | 2270 kg |
Deur | Afsluitbare schuifdeuren |
Model specificaties | |
---|---|
Artikelnummer | CT12CI100 |
Afmeting uitwendig BxDxH | 8125 x 1600 x 3735 mm |
Vakmaat BxDxH | 3900 x 1400 x 1540 mm |
Opslagcapaciteit | 12x IBC, 12x chemie- of 16x europallet |
Opvangcapaciteit | 2x 1100 liter |
Gewicht | 3190 kg |
Deur | Afsluitbare schuifdeuren |
Draagvermogen roostervloer | 1250 kg/m2 |
Artikelnummer | CT12CI100 |
Afmeting uitwendig BxDxH | 8125 x 1600 x 3735 mm |
Vakmaat BxDxH | 3900 x 1400 x 1540 mm |
Opslagcapaciteit | 12x IBC, 12x chemie- of 16x europallet |
Opvangcapaciteit | 2x 1100 liter |
Gewicht | 3190 kg |
Deur | Afsluitbare schuifdeuren |
Draagvermogen roostervloer | 1250 kg/m2 |
Algemene specificaties
Versie 1.3 | 28-11-2018ChemotainerTM ISO-compartimenten (schuifdeuren)
Berekeningsgrondslag:
- Constructieve sterkteberekening (voor de gekozen inzet) volgens het Bouwbesluit en de onderstaande Europese en Nederlandse normen voor staalconstructies en bij verankering aan een waterpas vlakke en geëgaliseerde betonvloer.
- NEN-EN 1990+A1+A1/C2:2011: Eurocode 0 – Grondslagen van het constructief ontwerp, inclusief nationale bijlage NB:2011. Enkele basisparameters:Ontwerplevensduur 15 jaar, Gevolgklasse CC1.
- NEN-EN 1991-1-1+C1:2011 Eurocode 1: Belastingen op constructies – Deel 1-1: Algemene belastingen – Volumieke gewichten, eigen gewicht en opgelegde belastingen voor gebouwen, inclusief nationale bijlage NB:2011.
- NEN-EN 1991-1-3+C1:2011 Eurocode 1: Belastingen op constructies – Deel 1-3: Algemene belastingen – Sneeuwbelasting, inclusief nationale bijlage NB:2011.
- NEN-EN 1991-1-4+A1+C2:2011 Eurocode 1: Belastingen op constructies – Deel 1-4: Algemene belastingen – Windbelasting, inclusief nationale bijlage NB:2011. Enkele basisparameters: Windgebied 2, Terreincategorie II, onbebouwd.
- NEN-EN 1993-1-1+C2:2011 Eurocode 3: Ontwerp en berekening van staalconstructies – Deel 1-1: Algemene regels en regels voor gebouwen, inclusief nationale bijlage NB:2011.
- NEN-EN 1993-1-8+C2:2011 Eurocode 3: Ontwerp en berekening van staalconstructies – Deel 1-8: Ontwerp en berekening van verbindingen, inclusief nationale bijlage NB:2011.
Uitvoering:
- Geschikt voor twee-laags opslag van (gepalletiseerde) verpakte gevaarlijke stoffen.
- Vaste ingelaste opslaglagen (de standaard nuttige hoogte-verdeling per laag kan op aanvraag worden gewijzigd).
- Draagvermogen van de roostervloer per opslaglaag tot 1.250 kg/m² bij gelijkmatig verdeelde belasting.
- Puntbelasting van de roostervloer tot 250 kg op een vlak van 200x200 mm gemeten.
- Gelaste, stalen hoofddraagconstructie vervaardigd in blank staal SA2,5 stralen en conserveren met een 100 µm Acraton zinkfosfaat epoxycoating in RAL 7005/grijs.
- Dak, wanden en schuifdeuren op basis van 40 mm geliniëerde ALUzink AZ185 sandwichpanelen (0,40/0,55 mm plaat) met een kern uit isolerende (H)CFK-vrije PIR-Plus-hardschuim.
- Brandgedragklassering: B, s2-dO (vlamdovend volgens EN 13501-1).
- Isolatiewaarde [W/m²K] : 0, 70 (volgens EN 150-10211).
- Geluiddempingswaarde: ca. 25 dB(A).
- Hoek- en afwerklijsten en bevestigingen aan de buitenzijde in afwerking zoals de panelen.
- ChemotainerTM model CT4, CT8 en CT12 uitgevoerd met tweedelige, handbedienbare schuifdeur met komgrepen en centraal afsluitbaar met een hangslot incl. 2 sleutels.
- Schuifdeuren afgehangen in verzinkte rails aan dubbele, nastelbare loopwagens.
- Schuifdeuren worden aan de onderzijde over de gehele breedte over een ondergeleidingsprofiel geleid.
- ChemotainerTM model CT6 uitgevoerd met tweedelige, handbedienbare vleugeldeur afsluitbaar met espagnoletsluiting voorzien van handgreep met ingebouwd slot incl. 2 sleutels.
- Eerste opslaglaag voorzien van uitneembare, vloeistofdicht gelaste lekbak(ken) vervaardigd uit blank staalplaat.
- Lekbak ontvet en voorzien van ca. 80 µm zinkfosfaat epoxycoating in RAL 7040/venstergrijs.
- Lekbak(ken) en 2de opslaglaag voorzien van uitneembare, verzinkte roostervloersegmenten, type R2.40/30x60 mm.
- Natuurlijke be- en ontluchting door diametrale ventilatieroosters (hoog/laag).
- Standaard voorzien van voetplaten voor verankering aan het fundament (exclusief ankers).
- Aardingmogelijkheid via de voetplaat en het fundamentanker.
- Standaard voorzien van vier hijsogen op het dakvlak t.b.v. het uitsluitend leeg kranen van de unit.
- Gevarenaanduiding door pictogrammen Ø of ? 200 mm, symbool: "roken en open vuur verboden” en "ontvlambare stoffen” (andere pictogrammen op aanvraag mogelijk).
- Optie A1: buitenzijde, m.u.v. bovenzijde dak, afgelakt in een ander te bepalen standaard kleur.
- Optie G: lekbak op de binnenzijde voorzien van glasvezelversterkte polyestercoating om de lekbak te beschermen tegen aantasting chemicaliën. Bestendigheidslijst op aanvraag.

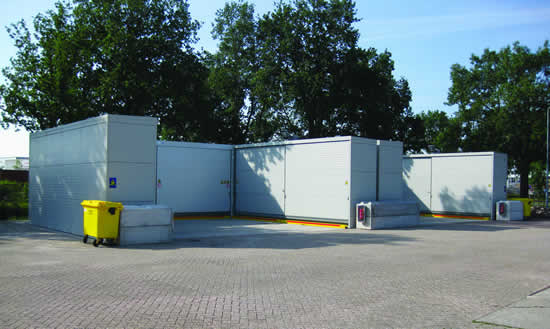

6x Chemotainer CT-ISO opstelling
