Hiltra
Pallet-IBC brandcompartimenten (vleugeldr)

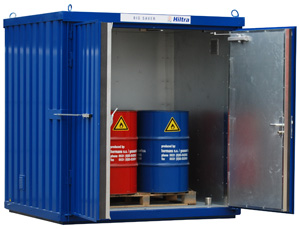

Model specificaties | |
---|---|
Artikelnummer | 210170220 |
Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
Afmeting uitw. BxDxH | 2090 x 1830 x 2260 mm |
Afmeting inw. BxDxH | 1810 x 1470 x 1925 mm |
Opslagcapaciteit | 1x chemie- of 1x europallet |
Draagvermogen roostervloer | 1250 kg/m2 |
Opvangbak | Staal gelakt met verzinkte roosters |
Inhoud opvangbak | 220 liter |
Gewicht | 930 kg |
Deur | Afsluitbaar, B=1800 mm |
Artikelnummer | 210170220 |
Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
Afmeting uitw. BxDxH | 2090 x 1830 x 2260 mm |
Afmeting inw. BxDxH | 1810 x 1470 x 1925 mm |
Opslagcapaciteit | 1x chemie- of 1x europallet |
Draagvermogen roostervloer | 1250 kg/m2 |
Opvangbak | Staal gelakt met verzinkte roosters |
Inhoud opvangbak | 220 liter |
Gewicht | 930 kg |
Deur | Afsluitbaar, B=1800 mm |
Model specificaties | |
---|---|
Artikelnummer | 210170250 |
Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
Afmeting uitw. BxDxH | 2090 x 1830 x 2590 mm |
Afmeting inw. BxDxH | 1810 x 1470 x 1925 mm |
Opslagcapaciteit | 1x IBC, 1x chemie- of 1x europallet |
Draagvermogen roostervloer | 1250 kg/m2 |
Opvangbak | Staal gelakt met verzinkte roostervloer |
Inhoud opvangbak | 1100 liter |
Gewicht | 1080 kg |
Deur | Afsluitbaar, B=1800 mm |
Artikelnummer | 210170250 |
Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
Afmeting uitw. BxDxH | 2090 x 1830 x 2590 mm |
Afmeting inw. BxDxH | 1810 x 1470 x 1925 mm |
Opslagcapaciteit | 1x IBC, 1x chemie- of 1x europallet |
Draagvermogen roostervloer | 1250 kg/m2 |
Opvangbak | Staal gelakt met verzinkte roostervloer |
Inhoud opvangbak | 1100 liter |
Gewicht | 1080 kg |
Deur | Afsluitbaar, B=1800 mm |

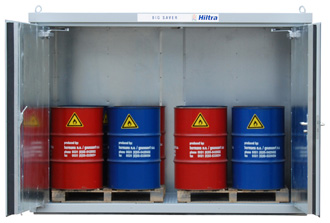

Model specificaties | |
---|---|
Artikelnummer | 300180260 |
Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
Afmeting uitw. BxDxH | 3080 x 1740 x 2230 mm |
Afmeting inw. BxDxH | 2740 x 1400 x 1940 mm |
Opslagcapaciteit | 2x IBC of 2x chemiepallet of 3x europallet |
Draagvermogen roostervloer | 1250 kg/m2 |
Opvangbak | Staal gelakt met verzinkte roosters |
Inhoud opvangbak | ca. 220 liter |
Gewicht | ca. 1290 kg |
Dagmaat afsluitbare dubbele deur | BxH ; 2390 x 1940 mm |
Artikelnummer | 300180260 |
Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
Afmeting uitw. BxDxH | 3080 x 1740 x 2230 mm |
Afmeting inw. BxDxH | 2740 x 1400 x 1940 mm |
Opslagcapaciteit | 2x IBC of 2x chemiepallet of 3x europallet |
Draagvermogen roostervloer | 1250 kg/m2 |
Opvangbak | Staal gelakt met verzinkte roosters |
Inhoud opvangbak | ca. 220 liter |
Gewicht | ca. 1290 kg |
Dagmaat afsluitbare dubbele deur | BxH ; 2390 x 1940 mm |

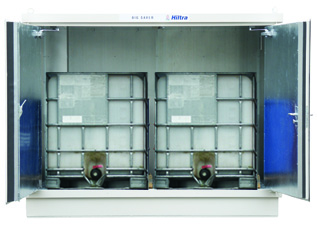

Model specificaties | |
---|---|
Artikelnummer | 300180261 |
Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
Afmeting uitw. BxDxH | 3080 x 1740 x 2445 mm |
Afmeting inw. BxDxH | 2740 x 1400 x 1940 mm |
Opslagcapaciteit | 2x IBC of 2x chemiepallet of 3x europallet |
Draagvermogen roostervloer | 1250 kg/m2 |
Opvangbak | Staal gelakt met verzinkte roosters |
Inhoud opvangbak | ca. 1100 liter |
Gewicht | ca. 1400 kg |
Dagmaat afsluitbare dubbele deur | BxH ; 2390 x 1940 mm |
Artikelnummer | 300180261 |
Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
Afmeting uitw. BxDxH | 3080 x 1740 x 2445 mm |
Afmeting inw. BxDxH | 2740 x 1400 x 1940 mm |
Opslagcapaciteit | 2x IBC of 2x chemiepallet of 3x europallet |
Draagvermogen roostervloer | 1250 kg/m2 |
Opvangbak | Staal gelakt met verzinkte roosters |
Inhoud opvangbak | ca. 1100 liter |
Gewicht | ca. 1400 kg |
Dagmaat afsluitbare dubbele deur | BxH ; 2390 x 1940 mm |

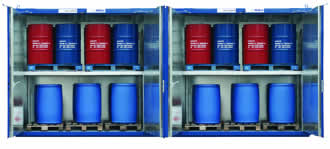

Model specificaties | |
---|---|
Artikelnummer | 300180280 |
Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
Afmeting uitw. LxBxH | ± 3010 x 1845 x 2865 mm |
Afmeting inw. LxBxH (vakmaat) | 2x ± 2730 x 1390 x 1200 / 1230 mm (1e / 2e laag) |
Opslagcapaciteit | 4x chemie- of 6x europallet |
Draagvermogen roostervloer/palletjuk | 1250/850 kg/m2 |
Opvangbak | Staal gelakt met verzinkte roostervloer |
Inhoud opvangbak | ± 320 liter |
Gewicht | ± 1630 kg |
Deur | Afsluitbaar, B=2700 mm |
Artikelnummer | 300180280 |
Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
Afmeting uitw. LxBxH | ± 3010 x 1845 x 2865 mm |
Afmeting inw. LxBxH (vakmaat) | 2x ± 2730 x 1390 x 1200 / 1230 mm (1e / 2e laag) |
Opslagcapaciteit | 4x chemie- of 6x europallet |
Draagvermogen roostervloer/palletjuk | 1250/850 kg/m2 |
Opvangbak | Staal gelakt met verzinkte roostervloer |
Inhoud opvangbak | ± 320 liter |
Gewicht | ± 1630 kg |
Deur | Afsluitbaar, B=2700 mm |

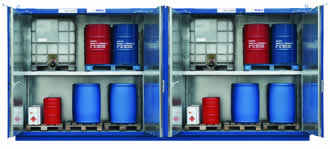

Model specificaties | |
---|---|
Artikelnummer | 300180281 |
Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
Afmeting uitw. LxBxH | ± 3010 x 1845 x 3080 mm |
Afmeting inw. LxBxH (vakmaat) | 2x ± 2730 x 1390 x 1200 / 1230 mm (1e / 2e laag) |
Opslagcapaciteit | 4x IBC of 4x chemie- of 6x europallet |
Draagvermogen roostervloer/palletjuk | 1250/850 kg/m2 |
Opvangbak | Staal gelakt met verzinkte roostervloer |
Inhoud opvangbak | ± 1100 liter |
Gewicht | ± 1800 kg |
Deur | Afsluitbaar, B=2700 mm |
Artikelnummer | 300180281 |
Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
Afmeting uitw. LxBxH | ± 3010 x 1845 x 3080 mm |
Afmeting inw. LxBxH (vakmaat) | 2x ± 2730 x 1390 x 1200 / 1230 mm (1e / 2e laag) |
Opslagcapaciteit | 4x IBC of 4x chemie- of 6x europallet |
Draagvermogen roostervloer/palletjuk | 1250/850 kg/m2 |
Opvangbak | Staal gelakt met verzinkte roostervloer |
Inhoud opvangbak | ± 1100 liter |
Gewicht | ± 1800 kg |
Deur | Afsluitbaar, B=2700 mm |

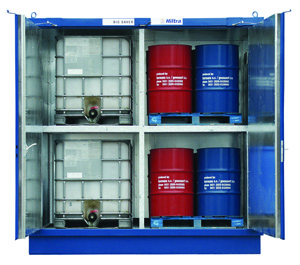

Model specificaties | |
---|---|
Artikelnummer | 300181281 |
Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
Afmeting uitw. LxBxH | ± 3010 x 1845 x 3080 mm |
Afmeting inw. LxBxH (vakmaat) | 4x ± 1310 x 1390 x 1200 / 1230 (1e / 2e laag) |
Opslagcapaciteit | 4x IBC of 4x chemiepallet |
Draagvermogen roostervloer/verdiepingsjuk | 1250/850 kg/m2 |
Opvangbak | Staal gelakt met verzinkte roostervloer |
Inhoud opvangbak | 2x ± 530 liter |
Gewicht | ± 2050 kg |
Deur | Afsluitbaar, B=2700 mm |
Artikelnummer | 300181281 |
Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
Afmeting uitw. LxBxH | ± 3010 x 1845 x 3080 mm |
Afmeting inw. LxBxH (vakmaat) | 4x ± 1310 x 1390 x 1200 / 1230 (1e / 2e laag) |
Opslagcapaciteit | 4x IBC of 4x chemiepallet |
Draagvermogen roostervloer/verdiepingsjuk | 1250/850 kg/m2 |
Opvangbak | Staal gelakt met verzinkte roostervloer |
Inhoud opvangbak | 2x ± 530 liter |
Gewicht | ± 2050 kg |
Deur | Afsluitbaar, B=2700 mm |

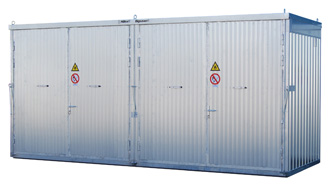

Model specificaties | |
---|---|
Artikelnummer | 900180280 |
Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
Afmeting uitw. LxBxH | ± 6010 x 1845 x 2865 mm |
Afmeting inw. LxBxH (vakmaat) | 4x ± 2730 x 1390 x 1200 / 1230 mm (1e / 2e laag) |
Opslagcapaciteit | 8 chemie- of 12 europallets |
Draagvermogen roostervloer/verdiepingsjuk | 1250/850 kg/m2 |
Opvangbak | Staal gelakt met verzinkte roostervloer |
Inhoud opvangbak | ± 640 liter |
Gewicht | ± 3190 kg |
Deur | Afsluitbaar, B=2700 mm (2x) |
Artikelnummer | 900180280 |
Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
Afmeting uitw. LxBxH | ± 6010 x 1845 x 2865 mm |
Afmeting inw. LxBxH (vakmaat) | 4x ± 2730 x 1390 x 1200 / 1230 mm (1e / 2e laag) |
Opslagcapaciteit | 8 chemie- of 12 europallets |
Draagvermogen roostervloer/verdiepingsjuk | 1250/850 kg/m2 |
Opvangbak | Staal gelakt met verzinkte roostervloer |
Inhoud opvangbak | ± 640 liter |
Gewicht | ± 3190 kg |
Deur | Afsluitbaar, B=2700 mm (2x) |
Model specificaties | |
---|---|
Artikelnummer | 900180281 |
Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
Afmeting uitw. LxBxH | ± 6010 x 1845 x 2795 mm (incl. hijsogen) |
Afmeting inw. LxBxH (vakmaat) | 4x ± 2730 x 1390 x 1200 / 1230 mm (1e / 2e laag) |
Opslagcapaciteit | 8x IBC of 8x chemie- of 12x europallet |
Draagvermogen roostervloer/verdiepingsjuk | 1250/850 kg/m2 |
Opvangbak | Staal gelakt met verzinkte roostervloer |
Inhoud opvangbak | ± 1100 liter |
Gewicht | ± 3600 kg |
Deur | Afsluitbaar, B=2700 mm (2x) |
Artikelnummer | 900180281 |
Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
Afmeting uitw. LxBxH | ± 6010 x 1845 x 2795 mm (incl. hijsogen) |
Afmeting inw. LxBxH (vakmaat) | 4x ± 2730 x 1390 x 1200 / 1230 mm (1e / 2e laag) |
Opslagcapaciteit | 8x IBC of 8x chemie- of 12x europallet |
Draagvermogen roostervloer/verdiepingsjuk | 1250/850 kg/m2 |
Opvangbak | Staal gelakt met verzinkte roostervloer |
Inhoud opvangbak | ± 1100 liter |
Gewicht | ± 3600 kg |
Deur | Afsluitbaar, B=2700 mm (2x) |
Model specificaties | |
---|---|
Artikelnummer | 300220280 |
Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
Afmeting uitw. LxBxH | ± 3010 x 2270 x 2865 mm |
Afmeting inw. LxBxH (vakmaat) | 2x ± 2730 x 1810 x 1200 / 1230 mm (1e / 2e laag) |
Opslagcapaciteit | 4x chemie- of 6x europallet of 8x europallet (per 2 achter elkaar) |
Draagvermogen roostervloer/verdiepingsjuk | 1250/850 kg/m2 |
Opvangbak | Staal gelakt met verzinkte roostervloer |
Inhoud opvangbak | ± 375 liter |
Gewicht | ± 1940 kg |
Deur | Afsluitbaar, B=2700 mm |
Artikelnummer | 300220280 |
Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
Afmeting uitw. LxBxH | ± 3010 x 2270 x 2865 mm |
Afmeting inw. LxBxH (vakmaat) | 2x ± 2730 x 1810 x 1200 / 1230 mm (1e / 2e laag) |
Opslagcapaciteit | 4x chemie- of 6x europallet of 8x europallet (per 2 achter elkaar) |
Draagvermogen roostervloer/verdiepingsjuk | 1250/850 kg/m2 |
Opvangbak | Staal gelakt met verzinkte roostervloer |
Inhoud opvangbak | ± 375 liter |
Gewicht | ± 1940 kg |
Deur | Afsluitbaar, B=2700 mm |
Model specificaties | |
---|---|
Artikelnummer | 300220290 |
Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
Afmeting uitw. LxBxH | ± 3010 x 2270 x 3080 mm |
Afmeting inw. LxBxH (vakmaat) | 2x ± 2730 x 1810 x 1200 /1230 mm (1e / 2e laag) |
Opslagcapaciteit | 4x IBC of 4x chemie- of 6x europallet of 8x europallet (per 2 achter elkaar) |
Draagvermogen roostervloer/verdiepingsjuk | 1250/850 kg/m2 |
Opvangbak | Staal gelakt met verzinkte roostervloer |
Inhoud opvangbak | ± 1425 liter |
Gewicht | ± 2120 kg |
Deur | Afsluitbaar, B=2700 mm |
Artikelnummer | 300220290 |
Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
Afmeting uitw. LxBxH | ± 3010 x 2270 x 3080 mm |
Afmeting inw. LxBxH (vakmaat) | 2x ± 2730 x 1810 x 1200 /1230 mm (1e / 2e laag) |
Opslagcapaciteit | 4x IBC of 4x chemie- of 6x europallet of 8x europallet (per 2 achter elkaar) |
Draagvermogen roostervloer/verdiepingsjuk | 1250/850 kg/m2 |
Opvangbak | Staal gelakt met verzinkte roostervloer |
Inhoud opvangbak | ± 1425 liter |
Gewicht | ± 2120 kg |
Deur | Afsluitbaar, B=2700 mm |
Model specificaties | |
---|---|
Artikelnummer | 900220280 |
Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
Afmeting uitw. LxBxH | ± 6010 x 2270 x 2865 mm |
Afmeting inw. LxBxH (vakmaat) | 4x ± 2730 x 1810 x 1200 / 1230 mm (1e / 2e laag) |
Opslagcapaciteit | 8 chemie- of 12 europallets of 16 europallets (2 achter elkaar) |
Draagvermogen roostervloer/verdiepingsjuk | 1250/850 kg/m2 |
Opvangbak | Staal gelakt met verzinkte roostervloer |
Inhoud opvangbak | ± 975 liter |
Gewicht | ± 3925 kg |
Deur | Afsluitbaar, B=2700 mm (2x) |
Artikelnummer | 900220280 |
Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
Afmeting uitw. LxBxH | ± 6010 x 2270 x 2865 mm |
Afmeting inw. LxBxH (vakmaat) | 4x ± 2730 x 1810 x 1200 / 1230 mm (1e / 2e laag) |
Opslagcapaciteit | 8 chemie- of 12 europallets of 16 europallets (2 achter elkaar) |
Draagvermogen roostervloer/verdiepingsjuk | 1250/850 kg/m2 |
Opvangbak | Staal gelakt met verzinkte roostervloer |
Inhoud opvangbak | ± 975 liter |
Gewicht | ± 3925 kg |
Deur | Afsluitbaar, B=2700 mm (2x) |
Model specificaties | |
---|---|
Artikelnummer | 900220281 |
Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
Afmeting uitw. LxBxH | ± 6010 x 2270 x 3080 mm |
Afmeting inw. LxBxH (vakmaat) | 4x ± 2730 x 1810 x 1200 / 1230 mm (1e / 2e laag) |
Opslagcapaciteit | 8x IBC of 8x chemie- of 12x europallet of 16x europallet (per 2 achter elkaar) |
Draagvermogen roostervloer/verdiepingsjuk | 1250/850 kg/m2 |
Opvangbak | Staal gelakt met verzinkte roostervloer |
Inhoud opvangbak | ± 1455 liter |
Gewicht | ± 4000 kg |
Deur | Afsluitbaar, B=2700 mm (2x) |
Artikelnummer | 900220281 |
Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
Afmeting uitw. LxBxH | ± 6010 x 2270 x 3080 mm |
Afmeting inw. LxBxH (vakmaat) | 4x ± 2730 x 1810 x 1200 / 1230 mm (1e / 2e laag) |
Opslagcapaciteit | 8x IBC of 8x chemie- of 12x europallet of 16x europallet (per 2 achter elkaar) |
Draagvermogen roostervloer/verdiepingsjuk | 1250/850 kg/m2 |
Opvangbak | Staal gelakt met verzinkte roostervloer |
Inhoud opvangbak | ± 1455 liter |
Gewicht | ± 4000 kg |
Deur | Afsluitbaar, B=2700 mm (2x) |
Algemene specificaties
Hiltra® Bigsaver® (pallets/IBC's) BS-MB Serie
Versie 1.5 | 13-06-2024
Ontwerp/brandwerendheid:
- De samengestelde constructie is beoordeeld door het geaccrediteerde testinstituut Efectis®.
- Efectis brandwerendheidsrapport: 94-CVB-R1178/2009-Efectis-R0834(Rev.1)/2010-Efectis-R1117-S.
- Ontworpen als zelfstandig brandcompartiment voor de opslag van verpakte gevaarlijke stoffen op basis van het Bouwbesluit en de richtlijn PGS 15: 2016 versie 1.0.
- Brandwerendheid (WBDBO) 60 minuten bepaald in geval van een brand van buitenaf en een brand van binnenuit op alle criteria van PGS 15:2016 versie 1.0, voorschrift 3.2.9.
Behuizing (wanden, dak en deur):
- Behuizing vervaardigd uit verzinkte damwandprofielen.
- Binnenzijde uit onbrandbaar en isolerend materiaal tot een hoogte van 1100 mm afgewerkt met verzinkte plaat.
- Het dak is aan beide lange zijden uitgevoerd met een geïntegreerde regengoot.
- Standaard voorzien van hijsvoorziening geschikt voor leeg transport van de unit.
- Standaard voorzien van aardaansluitpunt.
Dubbele deur conform EN 1634-1:2008 (EI160):
- Voorzijde over gehele breedte en hoogte uitgevoerd met een bij brand zelfsluitende dubbele vleugeldeur.
- Rechter deurvleugel voorzien van klink, paniekgreep, cilinderslot en deurdranger inclusief automatisch Thermolock brandsluitmechaniek.
- Linker deurvleugel op binnenzijde voorzien van espagnoletsluiting en deurdranger inclusief automatisch Thermolock brandsluitmechaniek.
- Deursponningen voorzien van bij brand dichtschuimende strippen, zodat deze in geval van brand automatisch worden afgesloten.
- Deur kan in een openingshoek van ca. 90° vergrendeld worden, in geval van brand verbreekt het Thermolock de ver-
- grendeling en zal de deur automatisch in de dagschoot sluiten.
Lekbak:
- Volledig vloeistofdicht gelaste lekbak vervaardigd uit staalplaat uitgevoerd met verzinkte roostervloersegmenten.
- Conservering: lekbak SA2,5 gestraald en geconserveerd met een 100 µm Acraton zinkfosfaat epoxycoating in kleur RAL 7005/muisgrijs.
Ventilatie-openingen:
- Be- en ontluchting door diametraal geplaatste ventilatie-openingen binnen en buiten afgewerkt met verzinkte schoepenroosters.
- Standaard voorzien van vlamkerend gaas en brandwerende roosters, zodat deze in geval van brand automatisch worden afgesloten.
Gevarenaanduiding:
- Gevarenaanduiding door pictogrammen conform PGS 15, Ø en/of ? 200 mm, symbool: "brandbare (vloei)stoffen” en "vuur, open vlam en roken verboden” (andere pictogrammen op aanvraag leverbaar).
Constructieve opties:
- Optie A1: buitenzijde, m.u.v. bovenzijde dak, afgelakt met een 2K-polyurethaancoating in standaard kleur: RAL 3020/verkeersrood, RAL 5010/ gentiaanblauw, RAL 6002/loofgroen, RAL 7035/lichtgrijs of RAL 9001/crèmewit.
- Optie A2: buitenzijde, m.u.v. bovenzijde dak, afgelakt met een 2K-polyurethaancoating in niet standaard RAL kleur
- (m.u.v. verkeers-, lichtgevende en metallic kleuren)
- Optie F: flens ØxH=80x40 mm in dak of zijwand gemonteerd in het dak of de zijwand voor het aansluiten van een
- ventilatiekanaal naar de buitenlucht.
- Optie G: lekbak op de binnenzijde extra voorzien van een gewapende, glasvezelversterkte polyesterbekleding als bescherming van de lekbak(ken) tegen inwerking van chemicaliën. Bestendigheidslijst op aanvraag.
- Optie S: binnenzijde van de wanden, dak en de deur volledig afgewerkt met verzinkte plaat.

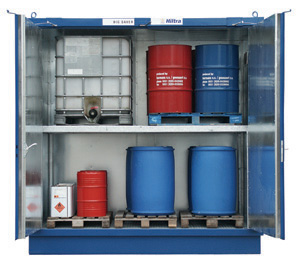

Hiltra® Bigsaver® (pallets/IBC's) BS3000, BS3002, BS6000 en BS6002
Versie 1.9 | 13-06-2024
Ontwerp/brandwerendheid:
- De samengestelde constructie is beoordeeld door het geaccrediteerde testinstituut Efectis®.
- Efectis brandwerendheidsrapport: 94-CVB-R1178/2009-Efectis-R0834(Rev.1)/2010-Efectis-R1117-S.
- Ontworpen als zelfstandig brandcompartiment voor de opslag van verpakte gevaarlijke stoffen op basis van het Bouwbesluit en de richtlijn PGS 15: 2016 versie 1.0.
- Brandwerendheid (WBDBO) 60 minuten bepaald in geval van een brand van buitenaf en een brand van binnenuit op alle criteria van PGS 15:2016 versie 1.0, voorschrift 3.2.9.
Behuizing (wanden, dak en deur):
- Behuizing vervaardigd uit verzinkte damwandprofielen.
- Binnenzijde uit onbrandbaar en isolerend materiaal afgewerkt met verzinkte plaat.
- Het dak is aan beide lange zijden uitgevoerd met een geïntegreerde regengoot.
- Standaard voorzien van hijsvoorziening geschikt voor leeg transport van de unit.
- Standaard voorzien van aardaansluitpunt.
- Standaard voorzien van een vrijstaand palletjuk met een draagvermogen van 850 kg/m2 gelijkmatig belast.
- Palletjuk in Bigsaver model BS3000 en BS3002 standaard voorzien van roostervloer.
- Palletjuk in Bigsaver model BS6000 en BS6002 optioneel te voorzien van een roostervloer.
Dubbele deur conform EN 1634-1:2008 (EI160):
- Voorzijde over gehele breedte en hoogte uitgevoerd met een bij brand zelfsluitende dubbele vleugeldeur.
- Rechter deurvleugel voorzien van klink, paniekgreep, cilinderslot en deurdranger inclusief automatisch Thermolock brandsluitmechaniek.
- Linker deurvleugel op binnenzijde voorzien van espagnoletsluiting en deurdranger inclusief automatisch Thermolock brandsluitmechaniek.
- Deursponningen voorzien van bij brand dichtschuimende strippen, zodat deze in geval van brand automatisch worden afgesloten.
- Deur kan in een openingshoek van ca. 90° vergrendeld worden, in geval van brand verbreekt het Thermolock de vergrendeling en zal de deur automatisch in de dagschoot sluiten.
Lekbak:
- Volledig vloeistofdicht gelaste lekbak vervaardigd uit staalplaat uitgevoerd met verzinkte roostervloersegmenten.
- Conservering: lekbak SA2,5 gestraald en geconserveerd met een 100 µm Acraton zinkfosfaat epoxycoating in kleur RAL 7005/muisgrijs.
Ventilatie-openingen:
- Be- en ontluchting door diametraal geplaatste ventilatie-openingen binnen en buiten afgewerkt met verzinkte schoepenroosters.
- Standaard voorzien van vlamkerend gaas en brandwerende roosters, zodat deze in geval van brand automatisch worden afgesloten.
Gevarenaanduiding:
- Gevarenaanduiding door pictogrammen conform PGS 15, Ø en/of ? 200 mm, symbool: "brandbare (vloei)stoffen” en "vuur, open vlam en roken verboden” (andere pictogrammen op aanvraag leverbaar).
Constructieve opties:
- Optie A1: buitenzijde, m.u.v. bovenzijde dak, afgelakt met een 2K-polyurethaancoating in standaard kleur: RAL 3020/verkeersrood, RAL 5010/ gentiaanblauw, RAL 6002/loofgroen, RAL 7035/lichtgrijs of RAL 9001/crèmewit.
- Optie A2: buitenzijde, m.u.v. bovenzijde dak, afgelakt met een 2K-polyurethaancoating in niet standaard RAL kleur (m.u.v. verkeers-, lichtgevende en metallic kleuren)
- Optie F: flens ØxH=80x40 mm in dak of zijwand gemonteerd in het dak of de zijwand voor het aansluiten van een ventilatiekanaal naar de buitenlucht.
- Optie G: lekbak op de binnenzijde extra voorzien van een gewapende, glasvezelversterkte polyesterbekleding als bescherming van de lekbak(ken) tegen inwerking van chemicaliën. Bestendigheidslijst op aanvraag.
- Optie J: verzinkte roostervloersegmenten op het palletjuk voor Bigsaver model BS6000 en BS6002.

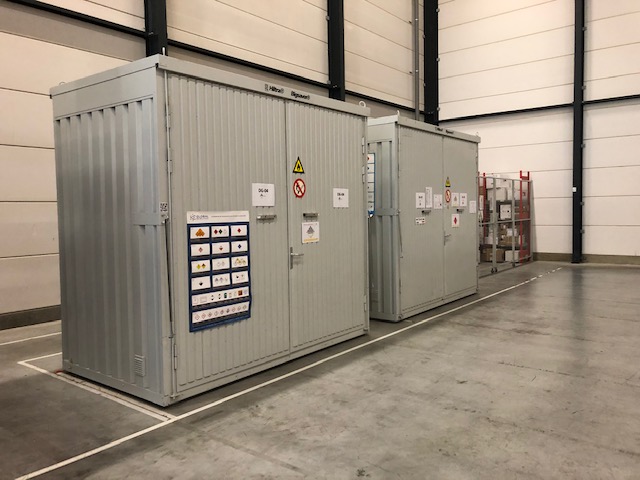

Model specificaties | |
---|---|
Artikelnummer | 300180261 |
Status | Occasion in goede staat, uit voorraad leverbaar |
Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
Afmeting uitw. BxDxH | ca. 3080 x 1740 x 2445 mm |
Afmeting inw. BxDxH | ca. 2740 x 1400 x 1940 mm |
Opslagcapaciteit | 2x IBC of 2x chemiepallet of 2x blokpallet of 3x europallet |
Draagvermogen roostervloer | 1250 kg/m2 |
Opvangbak | Gestraald staal, afgelakt met Acraton coating met verzinkte roosters |
Inhoud opvangbak | ca. 1100 liter |
Gewicht | ca. 1400 kg |
Deur | Afsluitbaar, B=2700 mm, dagmaat BxH = 2390 x 1940 mm |
Optioneel op dit model | Binnenzijde geheel afgewerkt met verzinkt staalplaat (optie S) |
Optioneel op dit model | Dakflens voor aansluiting ventilatie-systeem (optie F) |
Artikelnummer | 300180261 |
Status | Occasion in goede staat, uit voorraad leverbaar |
Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
Afmeting uitw. BxDxH | ca. 3080 x 1740 x 2445 mm |
Afmeting inw. BxDxH | ca. 2740 x 1400 x 1940 mm |
Opslagcapaciteit | 2x IBC of 2x chemiepallet of 2x blokpallet of 3x europallet |
Draagvermogen roostervloer | 1250 kg/m2 |
Opvangbak | Gestraald staal, afgelakt met Acraton coating met verzinkte roosters |
Inhoud opvangbak | ca. 1100 liter |
Gewicht | ca. 1400 kg |
Deur | Afsluitbaar, B=2700 mm, dagmaat BxH = 2390 x 1940 mm |
Optioneel op dit model | Binnenzijde geheel afgewerkt met verzinkt staalplaat (optie S) |
Optioneel op dit model | Dakflens voor aansluiting ventilatie-systeem (optie F) |
Model specificaties | |
---|---|
Artikelnummer | 300180281 |
Status | occasion uit goede staat, uit voorraad leverbaar |
Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
Afmeting uitw. LxBxH | ca. 3010 x 1845 x 3080 mm |
Afmeting inw. LxBxH | ca. 2730 x 1390 x 1200 / 1230 (1e / 2e laag) mm (2x) |
Opslagcapaciteit | 4x IBC of 4x chemie- of 6x europallet |
Draagvermogen roostervloer/palletjuk | 1250/850 kg/m2 |
Opvangbak | Staal gelakt met Acraton coating incl. roostervloer |
Inhoud opvangbak | ca. 1100 liter |
Gewicht | ca. 1800 kg |
Deur | Afsluitbaar, B=2700 mm |
Dit model is optioneel uitgevoerd met: | |
Optie A1 | Afwerking buitenzijde: Lakwerk RAL5010/blauw |
Optie G | GFK-coating aan binnenzijde van de lekbak |
Optie F | Dakflens voor aansluiting ventilatie-systeem |
Artikelnummer | 300180281 |
Status | occasion uit goede staat, uit voorraad leverbaar |
Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
Afmeting uitw. LxBxH | ca. 3010 x 1845 x 3080 mm |
Afmeting inw. LxBxH | ca. 2730 x 1390 x 1200 / 1230 (1e / 2e laag) mm (2x) |
Opslagcapaciteit | 4x IBC of 4x chemie- of 6x europallet |
Draagvermogen roostervloer/palletjuk | 1250/850 kg/m2 |
Opvangbak | Staal gelakt met Acraton coating incl. roostervloer |
Inhoud opvangbak | ca. 1100 liter |
Gewicht | ca. 1800 kg |
Deur | Afsluitbaar, B=2700 mm |
Dit model is optioneel uitgevoerd met: | |
Optie A1 | Afwerking buitenzijde: Lakwerk RAL5010/blauw |
Optie G | GFK-coating aan binnenzijde van de lekbak |
Optie F | Dakflens voor aansluiting ventilatie-systeem |
Model specificaties | |
---|---|
Artikelnummer | 300180281 |
Status | occasion in goede staat, uit voorraad leverbaar |
Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
Afmeting uitw. LxBxH | ca. 3010 x 1845 x 3080 mm |
Afmeting inw. LxBxH | ca. 2730 x 1390 x 1200 / 1230 (1e / 2e laag) mm (2x) |
Opslagcapaciteit | 4x IBC of 4x chemie- of 6x europallet |
Draagvermogen roostervloer/verdiepingsjuk | 1250/850 kg/m2 |
Opvangbak | Staal gelakt voorzien van roostervloer |
Inhoud opvangbak | ca. 1100 liter |
Gewicht | ca. 1800 kg |
Deur | Afsluitbaar, B=2700 mm |
Dit model is optioneel uitgevoerd met: | |
Optie A | Afwerking buitenzijde: Lakwerk RAL5010/blauw |
Optie G | GFK-coating aan binnenzijde van de lekbak |
Optie F | Dakflens voor aansluiting ventilatie-systeem |
Artikelnummer | 300180281 |
Status | occasion in goede staat, uit voorraad leverbaar |
Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
Afmeting uitw. LxBxH | ca. 3010 x 1845 x 3080 mm |
Afmeting inw. LxBxH | ca. 2730 x 1390 x 1200 / 1230 (1e / 2e laag) mm (2x) |
Opslagcapaciteit | 4x IBC of 4x chemie- of 6x europallet |
Draagvermogen roostervloer/verdiepingsjuk | 1250/850 kg/m2 |
Opvangbak | Staal gelakt voorzien van roostervloer |
Inhoud opvangbak | ca. 1100 liter |
Gewicht | ca. 1800 kg |
Deur | Afsluitbaar, B=2700 mm |
Dit model is optioneel uitgevoerd met: | |
Optie A | Afwerking buitenzijde: Lakwerk RAL5010/blauw |
Optie G | GFK-coating aan binnenzijde van de lekbak |
Optie F | Dakflens voor aansluiting ventilatie-systeem |
Model specificaties | |
---|---|
Artikelnummer | 300180281 |
Status | occasion in goede staat, uit voorraad leverbaar |
Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
Afmeting uitw. LxBxH | ca. 3010 x 1845 x 3080 mm |
Afmeting inw. LxBxH | ca. 2730 x 1390 x 1200 / 1230 (1e /2e laag) (2x) |
Opslagcapaciteit | 4x IBC of 4x chemie- of 6x europallet |
Draagvermogen roostervloer/verdiepingsjuk | 1250/850 kg/m2 |
Opvangbak | Staal gestraald en gelakt met Acraton coating incl. roostervloer |
Verdiepingsjuk | Staal verzinkt incl. roostervloer |
Inhoud opvangbak | ca. 1100 liter |
Gewicht | ca. 1800 kg |
Deur | Afsluitbaar, B=2700 mm |
Dit model is optioneel uitgevoerd met: | |
Optie A1 | Afwerking buitenzijde: Lakwerk RAL5010/blauw |
Optie G | GFK-coating aan binnenzijde van de lekbak |
Optie F | Dakflens voor aansluiting ventilatie-systeem |
Artikelnummer | 300180281 |
Status | occasion in goede staat, uit voorraad leverbaar |
Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
Afmeting uitw. LxBxH | ca. 3010 x 1845 x 3080 mm |
Afmeting inw. LxBxH | ca. 2730 x 1390 x 1200 / 1230 (1e /2e laag) (2x) |
Opslagcapaciteit | 4x IBC of 4x chemie- of 6x europallet |
Draagvermogen roostervloer/verdiepingsjuk | 1250/850 kg/m2 |
Opvangbak | Staal gestraald en gelakt met Acraton coating incl. roostervloer |
Verdiepingsjuk | Staal verzinkt incl. roostervloer |
Inhoud opvangbak | ca. 1100 liter |
Gewicht | ca. 1800 kg |
Deur | Afsluitbaar, B=2700 mm |
Dit model is optioneel uitgevoerd met: | |
Optie A1 | Afwerking buitenzijde: Lakwerk RAL5010/blauw |
Optie G | GFK-coating aan binnenzijde van de lekbak |
Optie F | Dakflens voor aansluiting ventilatie-systeem |
Model specificaties | |
---|---|
Artikelnummer | 300180281 |
Status | occasion in goede staat, uit voorraad leverbaar |
Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
Afmeting uitw. LxBxH | ca. 3010 x 1845 x 3080 mm |
Afmeting inw. LxBxH | ca. 2730 x 1390 x 1200 / 1230 (1e /2e laag) mm (2x) |
Opslagcapaciteit | 4x IBC of 4x chemie- of 6x europallet |
Draagvermogen roostervloer/verdiepingsjuk | 1250/850 kg/m2 |
Opvangbak | Staal gestraald en gelakt met Acraton coating incl. roostervloer |
Verdiepingsjuk | Staal verzinkt incl. roostervloer |
Inhoud opvangbak | ca. 1100 liter |
Gewicht | ca. 1800 kg |
Deur | Afsluitbaar, B=2700 mm |
Dit model is optioneel uitgevoerd met: | |
Optie A1 | Afwerking buitenzijde: Lakwerk RAL5010/blauw |
Optie G | GFK-coating aan binnenzijde van de lekbak |
Optie F | Dakflens voor aansluiting ventilatie-systeem |
Artikelnummer | 300180281 |
Status | occasion in goede staat, uit voorraad leverbaar |
Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
Afmeting uitw. LxBxH | ca. 3010 x 1845 x 3080 mm |
Afmeting inw. LxBxH | ca. 2730 x 1390 x 1200 / 1230 (1e /2e laag) mm (2x) |
Opslagcapaciteit | 4x IBC of 4x chemie- of 6x europallet |
Draagvermogen roostervloer/verdiepingsjuk | 1250/850 kg/m2 |
Opvangbak | Staal gestraald en gelakt met Acraton coating incl. roostervloer |
Verdiepingsjuk | Staal verzinkt incl. roostervloer |
Inhoud opvangbak | ca. 1100 liter |
Gewicht | ca. 1800 kg |
Deur | Afsluitbaar, B=2700 mm |
Dit model is optioneel uitgevoerd met: | |
Optie A1 | Afwerking buitenzijde: Lakwerk RAL5010/blauw |
Optie G | GFK-coating aan binnenzijde van de lekbak |
Optie F | Dakflens voor aansluiting ventilatie-systeem |
Model specificaties | |
---|---|
Artikelnummer | 900180281 |
Status | occasion in goede staat, uit voorraad leverbaar |
Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
Behuizing buitenzijde | Verzinkt staal, ongelakt (op afbeelding gelakt) |
Afmeting uitw. LxBxH | ca. 6010 x 1760 x 2905 mm (incl. hijsogen) |
Afmeting inw. LxDxH; 1e / 2e laag | 1e laag ca. 2615 x 1390 x 1200 mm (2x) / 2e laag ca. 2730 x 1390 x 1230 mm (2x) |
Opslagcapaciteit | 8x IBC of 8x chemie- of 12x europallet |
Draagvermogen roostervloer/roostervloer op palletjuk | 1250/850 kg/m2 |
Opvangbak | Staal gelakt met Acraton coating incl. verzinkte roostervloer |
Inhoud opvangbak | ca. 1145 liter |
Gewicht | ca. 3600 kg |
Deur (2x) | Afsluitbaar, dagmaat BxH = 2500 x 2520mm |
Dit model is optioneel uitgevoerd met: | |
Optie F | ontluchtingsflens 80x40 mm op dak |
Optie G | GFK coating op binnenzijde van de lekbak |
Artikelnummer | 900180281 |
Status | occasion in goede staat, uit voorraad leverbaar |
Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
Behuizing buitenzijde | Verzinkt staal, ongelakt (op afbeelding gelakt) |
Afmeting uitw. LxBxH | ca. 6010 x 1760 x 2905 mm (incl. hijsogen) |
Afmeting inw. LxDxH; 1e / 2e laag | 1e laag ca. 2615 x 1390 x 1200 mm (2x) / 2e laag ca. 2730 x 1390 x 1230 mm (2x) |
Opslagcapaciteit | 8x IBC of 8x chemie- of 12x europallet |
Draagvermogen roostervloer/roostervloer op palletjuk | 1250/850 kg/m2 |
Opvangbak | Staal gelakt met Acraton coating incl. verzinkte roostervloer |
Inhoud opvangbak | ca. 1145 liter |
Gewicht | ca. 3600 kg |
Deur (2x) | Afsluitbaar, dagmaat BxH = 2500 x 2520mm |
Dit model is optioneel uitgevoerd met: | |
Optie F | ontluchtingsflens 80x40 mm op dak |
Optie G | GFK coating op binnenzijde van de lekbak |
Model specificaties | |
---|---|
Artikelnummer | 900180281 |
Status | occasion in goede staat, uit voorraad leverbaar |
Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
Behuizing buitenzijde | Verzinkt staal, ongelakt (op afbeelding gelakt) |
Afmeting uitw. LxDxH | ca. 6010 x 1790 x 2905 mm (incl. hijsogen) |
Afmeting inw. LxDxH; 1e / 2e laag | 1e laag ca. 2615 x 1390 x 1200 mm (2x) / 2e laag ca. 2730 x 1390 x 1230 mm (2x) |
Opslagcapaciteit | 8x IBC of 8x chemie- of 12x europallet |
Draagvermogen roostervloer/roostervloer op palletjuk | 1250/850 kg/m2 |
Opvangbak | Staal gelakt met Acraton coating incl. verzinkte roostervloer |
Inhoud opvangbak | ca. 1145 liter |
Gewicht | ca. 3600 kg |
Deur (2x) | Afsluitbaar, dagmaat BxH = 2500 x 2520 mm |
Dit model is optioneel uitgevoerd met: | |
Optie F | ontluchtingsflens 80x40 mm op dak |
Optie G | GFK coating op binnenzijde van de lekbak |
Artikelnummer | 900180281 |
Status | occasion in goede staat, uit voorraad leverbaar |
Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
Behuizing buitenzijde | Verzinkt staal, ongelakt (op afbeelding gelakt) |
Afmeting uitw. LxDxH | ca. 6010 x 1790 x 2905 mm (incl. hijsogen) |
Afmeting inw. LxDxH; 1e / 2e laag | 1e laag ca. 2615 x 1390 x 1200 mm (2x) / 2e laag ca. 2730 x 1390 x 1230 mm (2x) |
Opslagcapaciteit | 8x IBC of 8x chemie- of 12x europallet |
Draagvermogen roostervloer/roostervloer op palletjuk | 1250/850 kg/m2 |
Opvangbak | Staal gelakt met Acraton coating incl. verzinkte roostervloer |
Inhoud opvangbak | ca. 1145 liter |
Gewicht | ca. 3600 kg |
Deur (2x) | Afsluitbaar, dagmaat BxH = 2500 x 2520 mm |
Dit model is optioneel uitgevoerd met: | |
Optie F | ontluchtingsflens 80x40 mm op dak |
Optie G | GFK coating op binnenzijde van de lekbak |
Model specificaties | |
---|---|
Artikelnummer | 900180281 |
Status | occasion in goede staat, uit voorraad leverbaar |
Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
Behuizing buitenzijde | Verzinkt staal, ongelakt (op afbeelding gelakt) |
Afmeting uitw. LxDxH | ca. 6010 x 1760 x 2905 mm (incl. hijsogen) |
Afmeting inw. LxDxH: 1e / 2e laag | 1e laag ca. 2615 x 1390 x 1200 mm (2x) / 2e laag ca. 2730 x 1390 x 1230 mm |
Opslagcapaciteit | 8x IBC of 8x chemie- of 12x europallet |
Draagvermogen roostervloer/palletjuk | 1250/850 kg/m2 |
Opvangbak | Staal gelakt met Acraton coating incl. verzinkte roostervloer |
Inhoud opvangbak | ca. 1145 liter |
Gewicht | ca. 3600 kg |
Deur (2x) | Afsluitbaar, dagmaat BxH = ca. 2500 x 2520 mm |
Dit model is optioneel uitgevoerd met: | |
Optie F | ontluchtingsflens 80x40 mm op dak |
Optie G | GFK coating op binnenzijde van de lekbak |
Artikelnummer | 900180281 |
Status | occasion in goede staat, uit voorraad leverbaar |
Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
Behuizing buitenzijde | Verzinkt staal, ongelakt (op afbeelding gelakt) |
Afmeting uitw. LxDxH | ca. 6010 x 1760 x 2905 mm (incl. hijsogen) |
Afmeting inw. LxDxH: 1e / 2e laag | 1e laag ca. 2615 x 1390 x 1200 mm (2x) / 2e laag ca. 2730 x 1390 x 1230 mm |
Opslagcapaciteit | 8x IBC of 8x chemie- of 12x europallet |
Draagvermogen roostervloer/palletjuk | 1250/850 kg/m2 |
Opvangbak | Staal gelakt met Acraton coating incl. verzinkte roostervloer |
Inhoud opvangbak | ca. 1145 liter |
Gewicht | ca. 3600 kg |
Deur (2x) | Afsluitbaar, dagmaat BxH = ca. 2500 x 2520 mm |
Dit model is optioneel uitgevoerd met: | |
Optie F | ontluchtingsflens 80x40 mm op dak |
Optie G | GFK coating op binnenzijde van de lekbak |
Model specificaties | |
---|---|
Artikelnummer | 900180281 |
Status | occasion in goede staat, uit voorraad leverbaar |
Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
Behuizing buitenzijde | Verzinkt staal, ongelakt (op afbeelding gelakt) |
Afmeting uitw. LxDxH | ca. 6010 x 1760 x 2905 mm (incl. hijsogen) |
Afmeting inw. LxDxH: 1e / 2e laag | 1e laag ca. 2615 x 1390 x 1200 mm (2x) / 2e laag ca. 2730 x 1390 x 1230 mm (2x) |
Opslagcapaciteit | 8x IBC of 8x chemie- of 12x europallet |
Draagvermogen roostervloer/palletjuk | 1250/850 kg/m2 |
Opvangbak | Staal gelakt met Acraton coating incl. verzinkte roostervloer |
Inhoud opvangbak | ca. 1145 liter |
Gewicht | ca. 3600 kg |
Deur (2x) | Afsluitbaar, dagmaat BxH = 2500 x 2520 mm |
Dit model is optioneel uitgevoerd met: | |
Optie F | ontluchtingsflens 80x40 mm op dak |
Optie G | GFK coating op binnenzijde van de lekbak |
Artikelnummer | 900180281 |
Status | occasion in goede staat, uit voorraad leverbaar |
Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
Behuizing buitenzijde | Verzinkt staal, ongelakt (op afbeelding gelakt) |
Afmeting uitw. LxDxH | ca. 6010 x 1760 x 2905 mm (incl. hijsogen) |
Afmeting inw. LxDxH: 1e / 2e laag | 1e laag ca. 2615 x 1390 x 1200 mm (2x) / 2e laag ca. 2730 x 1390 x 1230 mm (2x) |
Opslagcapaciteit | 8x IBC of 8x chemie- of 12x europallet |
Draagvermogen roostervloer/palletjuk | 1250/850 kg/m2 |
Opvangbak | Staal gelakt met Acraton coating incl. verzinkte roostervloer |
Inhoud opvangbak | ca. 1145 liter |
Gewicht | ca. 3600 kg |
Deur (2x) | Afsluitbaar, dagmaat BxH = 2500 x 2520 mm |
Dit model is optioneel uitgevoerd met: | |
Optie F | ontluchtingsflens 80x40 mm op dak |
Optie G | GFK coating op binnenzijde van de lekbak |

Inpandige opstelling 2x F60 BS3000/1100 (12 europallets)
