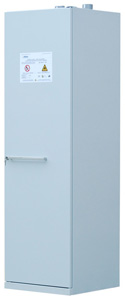

| Model specifications |
|---|
| Article number |
060600220 |
| Certificering kast |
F90 conform EN 14470-1 |
| Afmeting uitwendig BxDxH |
ca. 600 x 600 x 2035 mm |
| Afmeting inwendig BxDxH |
ca. 492 x 450 x 1724 mm |
| Zelfsluitende deur |
Enkel, rechtsscharnierend, afsluitbaar met cilinderslot |
| Standaard uitgevoerd met: |
Thermische deurvergrendeling |
| - |
4x PE-gecoat roosterlegbord |
| Roosterlegbord BxDxH |
ca. 466 x 425 x 25 mm |
| Draagvermogen legborden |
tot 75 kg bij gelijkmatig verdeeld |
| Eigen gewicht |
ca. 270 kg |
| Verpakking en transport |
op pallet, opstandig H=2200 mm |
| Article number |
060600220 |
| Certificering kast |
F90 conform EN 14470-1 |
| Afmeting uitwendig BxDxH |
ca. 600 x 600 x 2035 mm |
| Afmeting inwendig BxDxH |
ca. 492 x 450 x 1724 mm |
| Zelfsluitende deur |
Enkel, rechtsscharnierend, afsluitbaar met cilinderslot |
| Standaard uitgevoerd met: |
Thermische deurvergrendeling |
| - |
4x PE-gecoat roosterlegbord |
| Roosterlegbord BxDxH |
ca. 466 x 425 x 25 mm |
| Draagvermogen legborden |
tot 75 kg bij gelijkmatig verdeeld |
| Eigen gewicht |
ca. 270 kg |
| Verpakking en transport |
op pallet, opstandig H=2200 mm |
| Options and accessories |
|---|
| Extra roosterlegbord tbv LS620 - Li-ion |
060200224 |
| Transportsokkel RVS tbv LS620 |
060600225 |
| Extra roosterlegbord tbv LS620 - Li-ion |
060200224 |
| Transportsokkel RVS tbv LS620 |
060600225 |
(Higher quantities can be indicated in the shopping basket)
Opties
Transportsokkel RVS tbv LS620 (060600225)
This option cannot be ordered separately
Extra roosterlegbord tbv LS620 - Li-ion (060200224)
This option cannot be ordered separately
(Higher quantities can be indicated in the shopping basket)
| Model specifications |
|---|
| Article number |
060600221 |
| Certificering kast |
F90 conform EN 14470-1 |
| Certificering Nooddrukontlasting |
EI-90 conform 1634-1 |
| Afmeting uitwendig BxDxH |
ca. 600 x 600 x 2035 mm |
| Afmeting inwendig BxDxH |
ca. 492 x 450 x 1724 mm |
| Zelfsluitende deur |
Enkel, rechtsscharnierend, afsluitbaar met cilinderslot |
| Standaard uitgevoerd met: |
Brandwerend nooddrukluik incl. filter, 1x ca. 200 x 200 mm |
| - |
Nooddrukluik inclusief afdekkap en flensaansluiting Ø 125 mm |
| - |
Thermische deurvergrendeling |
| - |
4x dubbel PE-gecoat roosterlegbord |
| Roosterlegbord BxDxH |
ca. 466 x 425 x 25 mm |
| Draagvermogen legborden |
tot 75 kg bij gelijkmatig verdeeld |
| Eigen gewicht |
ca. 270 kg |
| Verpakking en transport |
op pallet, opstandig H=2200 mm |
| Article number |
060600221 |
| Certificering kast |
F90 conform EN 14470-1 |
| Certificering Nooddrukontlasting |
EI-90 conform 1634-1 |
| Afmeting uitwendig BxDxH |
ca. 600 x 600 x 2035 mm |
| Afmeting inwendig BxDxH |
ca. 492 x 450 x 1724 mm |
| Zelfsluitende deur |
Enkel, rechtsscharnierend, afsluitbaar met cilinderslot |
| Standaard uitgevoerd met: |
Brandwerend nooddrukluik incl. filter, 1x ca. 200 x 200 mm |
| - |
Nooddrukluik inclusief afdekkap en flensaansluiting Ø 125 mm |
| - |
Thermische deurvergrendeling |
| - |
4x dubbel PE-gecoat roosterlegbord |
| Roosterlegbord BxDxH |
ca. 466 x 425 x 25 mm |
| Draagvermogen legborden |
tot 75 kg bij gelijkmatig verdeeld |
| Eigen gewicht |
ca. 270 kg |
| Verpakking en transport |
op pallet, opstandig H=2200 mm |
| Options and accessories |
|---|
| Extra roosterlegbord tbv LS620 - Li-ion |
060200224 |
| Transportsokkel RVS tbv LS620 |
060600225 |
| HF-filtercassete in de afdekkap (alleen Basic Plus > tegen uitstoot van waterstoffluoride) |
06600232 |
| Beveiliging P1 tbv LS620 - Li-ion |
06600226 |
| Beveiliging P2 tbv LS620 - Li-ion |
06600227 |
| Beveiliging P3 tbv LS620 -Li-ion |
060600228 |
| SMS alarmmodule voor externe alarmering (alleen icm P3 of A3) |
060600230 |
| Extra roosterlegbord tbv LS620 - Li-ion |
060200224 |
| Transportsokkel RVS tbv LS620 |
060600225 |
| HF-filtercassete in de afdekkap (alleen Basic Plus > tegen uitstoot van waterstoffluoride) |
06600232 |
| Beveiliging P1 tbv LS620 - Li-ion |
06600226 |
| Beveiliging P2 tbv LS620 - Li-ion |
06600227 |
| Beveiliging P3 tbv LS620 -Li-ion |
060600228 |
| SMS alarmmodule voor externe alarmering (alleen icm P3 of A3) |
060600230 |
(Higher quantities can be indicated in the shopping basket)
Opties
Beveiliging P1 tbv LS620 - Li-ion (06600226)
This option cannot be ordered separately
Beveiliging P2 tbv LS620 - Li-ion (06600227)
This option cannot be ordered separately
Beveiliging P3 tbv LS620 -Li-ion (060600228)
This option cannot be ordered separately
SMS alarmmodule voor externe alarmering (alleen icm P3 of A3) (060600230)
This option cannot be ordered separately
Transportsokkel RVS tbv LS620 (060600225)
This option cannot be ordered separately
HF-filtercassete in de afdekkap (alleen Basic Plus > tegen uitstoot van waterstoffluoride) (06600232)
This option cannot be ordered separately
Extra roosterlegbord tbv LS620 - Li-ion (060200224)
This option cannot be ordered separately
(Higher quantities can be indicated in the shopping basket)

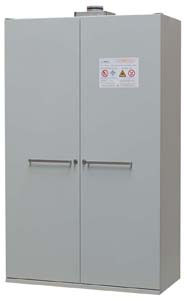

| Model specifications |
|---|
| Article number |
120600-994 |
| Certificering kast |
F90 conform EN 14470-1 |
| Afmeting uitwendig BxDxH |
ca. 1200 x 600 x 2035 mm |
| Afmeting inwendig BxDxH |
ca. 1095 x 450 x 1724 mm |
| Zelfsluitende deur |
Dubbelopenslaand afsluitbaar met cilinderslot |
| Standaard uitgevoerd met: |
Thermische deurvergrendeling |
| - |
4x PE-gecoat roosterlegbord |
| Roosterlegbord BxDxH |
ca. 1070 x 425 x 25 mm |
| Draagvermogen legborden |
tot 110 kg bij gelijkmatig verdeeld |
| Eigen gewicht |
ca. 425 kg |
| Verpakking en transport |
op pallet, opstandig H=2200 mm |
| Article number |
120600-994 |
| Certificering kast |
F90 conform EN 14470-1 |
| Afmeting uitwendig BxDxH |
ca. 1200 x 600 x 2035 mm |
| Afmeting inwendig BxDxH |
ca. 1095 x 450 x 1724 mm |
| Zelfsluitende deur |
Dubbelopenslaand afsluitbaar met cilinderslot |
| Standaard uitgevoerd met: |
Thermische deurvergrendeling |
| - |
4x PE-gecoat roosterlegbord |
| Roosterlegbord BxDxH |
ca. 1070 x 425 x 25 mm |
| Draagvermogen legborden |
tot 110 kg bij gelijkmatig verdeeld |
| Eigen gewicht |
ca. 425 kg |
| Verpakking en transport |
op pallet, opstandig H=2200 mm |
| Options and accessories |
|---|
| Extra roosterlegbord tbv LS1220 - Li-ion |
120600234 |
| Transportsokkel tbv Labsaver LS1220 -Li-ion |
120600235 |
| Beveiliging P1 tbv LS1220 - Li-ion |
120600236 |
| Beveiliging P2 tbv LS1220 - Li-ion |
120600237 |
| Bluspatroon incl. rookmelder met alarmdoormeldcontact, contactschakelaar op deur en sirene/flashlight op dakvlak tbv LS1220 -Li-ion |
120600-994 |
| Extra roosterlegbord tbv LS1220 - Li-ion |
120600234 |
| Transportsokkel tbv Labsaver LS1220 -Li-ion |
120600235 |
| Beveiliging P1 tbv LS1220 - Li-ion |
120600236 |
| Beveiliging P2 tbv LS1220 - Li-ion |
120600237 |
| Bluspatroon incl. rookmelder met alarmdoormeldcontact, contactschakelaar op deur en sirene/flashlight op dakvlak tbv LS1220 -Li-ion |
120600-994 |
(Higher quantities can be indicated in the shopping basket)
Opties
Extra roosterlegbord tbv LS1220 - Li-ion (120600234)
This option cannot be ordered separately
Transportsokkel tbv Labsaver LS1220 -Li-ion (120600235)
This option cannot be ordered separately
Beveiliging P2 tbv LS1220 - Li-ion (120600237)
This option cannot be ordered separately
Bluspatroon incl. rookmelder met alarmdoormeldcontact, contactschakelaar op deur en sirene/flashlight op dakvlak tbv LS1220 -Li-ion (120600-994)
This option cannot be ordered separately
Beveiliging P1 tbv LS1220 - Li-ion (120600236)
This option cannot be ordered separately
(Higher quantities can be indicated in the shopping basket)
| Model specifications |
|---|
| Article number |
120600-994 |
| Certificering kast |
F90 conform EN 14470-1 |
| Certificering Nooddrukontlasting |
EI-90 conform 1634-1 |
| Afmeting uitwendig BxDxH |
ca. 1200 x 600 x 2035 mm |
| Afmeting inwendig BxDxH |
ca. 1095 x 450 x 1724 mm |
| Zelfsluitende deur |
Dubbelopenslaand afsluitbaar met cilinderslot |
| Standaard uitgevoerd met: |
Brandwerend nooddrukluik incl. filter, 1x ca. 200 x 200 mm |
| - |
Nooddrukluik inclusief afdekkap en flensaansluiting Ø 125 mm |
| - |
Thermische deurvergrendeling |
| - |
4x PE-gecoat roosterlegbord |
| Roosterlegbord BxDxH |
ca. 1070 x 425 x 25 mm |
| Draagvermogen legborden |
tot 110 kg bij gelijkmatig verdeeld |
| Eigen gewicht |
ca. 425 kg |
| Verpakking en transport |
op pallet, opstandig H=2200 mm |
| Article number |
120600-994 |
| Certificering kast |
F90 conform EN 14470-1 |
| Certificering Nooddrukontlasting |
EI-90 conform 1634-1 |
| Afmeting uitwendig BxDxH |
ca. 1200 x 600 x 2035 mm |
| Afmeting inwendig BxDxH |
ca. 1095 x 450 x 1724 mm |
| Zelfsluitende deur |
Dubbelopenslaand afsluitbaar met cilinderslot |
| Standaard uitgevoerd met: |
Brandwerend nooddrukluik incl. filter, 1x ca. 200 x 200 mm |
| - |
Nooddrukluik inclusief afdekkap en flensaansluiting Ø 125 mm |
| - |
Thermische deurvergrendeling |
| - |
4x PE-gecoat roosterlegbord |
| Roosterlegbord BxDxH |
ca. 1070 x 425 x 25 mm |
| Draagvermogen legborden |
tot 110 kg bij gelijkmatig verdeeld |
| Eigen gewicht |
ca. 425 kg |
| Verpakking en transport |
op pallet, opstandig H=2200 mm |
| Options and accessories |
|---|
| Extra roosterlegbord tbv LS1220 - Li-ion |
120600234 |
| Transportsokkel tbv Labsaver LS1220 -Li-ion |
120600235 |
| Beveiliging P1 tbv LS1220 - Li-ion |
120600236 |
| Beveiliging P2 tbv LS1220 - Li-ion |
120600237 |
| Bluspatroon incl. rookmelder met alarmdoormeldcontact, contactschakelaar op deur en sirene/flashlight op dakvlak tbv LS1220 -Li-ion |
120600-994 |
| Extra roosterlegbord tbv LS1220 - Li-ion |
120600234 |
| Transportsokkel tbv Labsaver LS1220 -Li-ion |
120600235 |
| Beveiliging P1 tbv LS1220 - Li-ion |
120600236 |
| Beveiliging P2 tbv LS1220 - Li-ion |
120600237 |
| Bluspatroon incl. rookmelder met alarmdoormeldcontact, contactschakelaar op deur en sirene/flashlight op dakvlak tbv LS1220 -Li-ion |
120600-994 |
(Higher quantities can be indicated in the shopping basket)
Opties
Extra roosterlegbord tbv LS1220 - Li-ion (120600234)
This option cannot be ordered separately
Transportsokkel tbv Labsaver LS1220 -Li-ion (120600235)
This option cannot be ordered separately
Beveiliging P2 tbv LS1220 - Li-ion (120600237)
This option cannot be ordered separately
Bluspatroon incl. rookmelder met alarmdoormeldcontact, contactschakelaar op deur en sirene/flashlight op dakvlak tbv LS1220 -Li-ion (120600-994)
This option cannot be ordered separately
Beveiliging P1 tbv LS1220 - Li-ion (120600236)
This option cannot be ordered separately
(Higher quantities can be indicated in the shopping basket)
General specifications
Versie 3.0 – 01-2020
HILTRA® F90 LABSAVER® Li-ion-serie (OPSLAG):
Deze brandveiligheidskasten voldoet aan de Europese norm EN 14470-1/2004, brandwerendheid 90 minuten. Toepasbaar binnen PGS 15/Versie 1.1 (sept. 2016) Voorschrift 3.3. De inrichting is specifiek aangepast voor de opslag van lithium-ion batterijen. De Labsaver® kast is uitsluitend geschikt oor inpandig gebruik.
BASISKAST:
Certificering/Brandwerendheid kast:
- Brandwerendheid 90 minuten bepaald volgens de Europese Norm (NEN-)EN 14470-1/2004 door het geaccrediteerde testinstituut MPA Dresden.
- Brandwerendheid van binnenuit getest bij de Battery University in Karlstein.
- Optionele elektrische configuratie getest en gecertificeerd conform EN 3140.
Behuizing:
- Kastromp en deur vervaardigd uit zincor-staal en gepoedercoat naar keuze in:
- RAL 7035/lichtgrijs of - RAL 1007/narcisgeel of Kastromp RAL 7035 en deur(en) in RAL 1007
- Brandwerend isolatiepakket vervaardigd uit onbrandbare, milieuvriendelijke materialen afgewerkt met een witte stoot- en krasvaste HPL-toplaag.
- Kastinterieur potentiaalvrij geaard tot op het aardingsaansluitpunt op het kastdak.
- Standaard uitgevoerd met vrij bereikbare stelpootjes ± 20 mm voor het waterpas opstellen van de kast.
Deur:
- Front voorzien van enkele of dubbele zelfsluitende vleugeldeur met een op ergonomische hoogte geplaatste handgreep. Elke deur(vleugel) afsluitbaar door middel van een cilinderslot (incl. 2 sleutels).
- Deursponning voorzien van bij brand dichtschuimende strippen, zodat de deursponning in geval van brand hermetisch wordt afgesloten.
Inrichting:
- Bodemplaat in staal, gepoedercoat RAL 7035/lichtgrijs.
- Zijwanden van de kast voorzien van stalen, gepoedercoate legbordbevestigingsplaat met inhaakraster 50 mm voor de hoogteverstelling van de legborden.
- Vier (4) uitneembare, verzinkte en dubbel PE gecoate roosterlegborden, maas 35 x 35 mm, in RAL 7032/kiezelgrijs.
- Legborden belastbaar tot 110 kg bij gelijkmatig verdeelde belasting.
Thermische Deurvergrendeling:
- De deur(en) uitgevoerd met een thermische vergrendeling die de deur(en) aan de binnenzijde vastzet bij een temperatuur van ± 70 º C. [functie: afsluiten van de kast totdat de professionele brandweer kan acteren]
Ventilatieopeningen:
- In de achterwand uitgevoerd met een geïntegreerd beluchtingskanaal met flensaansluiting Ø 80 x H 65 mm op het kastdak t.b.v. de ventilator.
- Beluchtingsopening uitgevoerd met brandklep die in geval van brand automatisch sluiten.
Gevarenaanduiding:
- Gevarenaanduiding door middel van de in EN 14470-1 voorgeschreven typesticker met pictogrammen, symbool: "roken en open vuur verboden” en "ontvlambare stoffen” en "ADR 9/batterijen”.
BASISKAST PLUS:
Basiskast als hiervoor omschreven inclusief:
F90 Nooddrukluik in het kastdak uitgevoerd met:
- Een bij brand automatisch sluitend brandwerend rooster.
- Rooster v.v. speciaal filter om uitstoot van brandende li-ion deeltjes uit de kast te voorkomen.
- Nooddrukluik afgedekt met een afdekkap met flens Ø 125 mm t.b.v. een bouwzijdse aansluiting op een afblaasleiding naar de buitenlucht.
Voor meer informatie omtrent specificaties en mogelijkheden gelieve contact op te nemen met onze afdeling Verkoop op 0342-404160 of per
email.
Technische- en uitvoeringswijzigingen voorbehouden.
.jpg)
