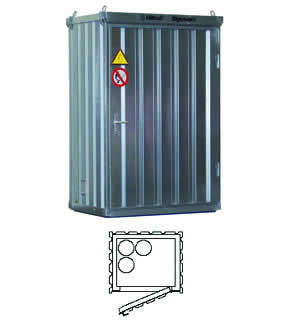

Hiltra F60 gasflesdepot model BSG 1-14
Artikelnummer 190150330
Afmeting uitwendig BxDxH 1420 x 1030 x 2240 mm
Afmeting inwendig BxDxH 1145 x 685 x 1925 mm
Capaciteit 8x 50 liter normcilinder
Gewicht ca. 410 kg
Deur Afsluitbare enkele deur B=1300 mm met noodontgrendeling
Brandwerendheid F60 conform NEN6069 : 2005 (Efectis rapport.)

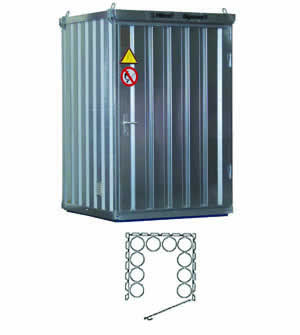

Hiltra F60 gasflessendepot model BSG 1-25
Artikelnummer 190150350
Afmeting uitwendig BxDxH 1420 x 1440 x 2240 mm
Afmeting inwendig BxDxH 1145 x 1095 x 1925 mm
Capaciteit 16x 50 liter normcilinder
Gewicht ca. 515 kg
Deur Afsluitbare enkele deur B=1300 mm met noodontgrendeling
Brandwerendheid F60 conform NEN6069 : 2005 (Efectis rapport)
Hiltra gasflessendepot model BSG 1
Artikelnummer 210110364
Afmeting uitwendig BxDxH 2090 x 1140 x 2240 mm
Afmeting inwendig BxDxH 1810 x 790 x 1925 mm
Capaciteit 21x 50 liter normcilinder
Gewicht ca. 585 kg
Deur Afsluitbare enkele deur B=1300 mm met noodontgrendeling
Brandwerendheid F60 conform NEN6069 : 2005 (Efectis rapport)

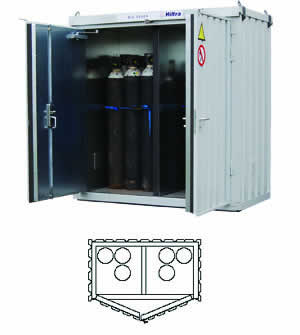

Hiltra F60 gasflessendepot model BSG 1-bw
Artikelnummer 210110366
Afmeting uitwendig BxDxH 2090 x 1140 x 2240 mm
Afmeting inwendig BxDxH 860/860 x 790 x 1925 mm
Capaciteit 18x 50 liter normcilinder (2x 9 sts)
Gewicht ca.670 kg
Deur Afsluitbare enkele deur B=1300 mm met noodontgrendeling
Brandwerendheid F60 conform NEN6069 : 2005 (Efectis rapport)

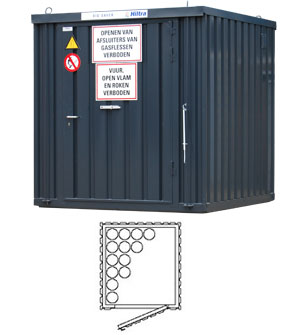

Hiltra F60 gasflessendepot model BSG 2
Artikelnummer 210220364
Afmeting uitwendig BxDxH 2090 x 2170 x 2240 mm
Afmeting inwendig BxDxH 1810 x 1800 x 1925 mm
Capaciteit 49x 50 liter normcilinder
Gewicht ca. 985 kg
Deur Afsluitbare enkele deur B=1300 mm met noodontgrendeling
Brandwerendheid F60 conform NEN6069 : 2005 (Efectis rapport)

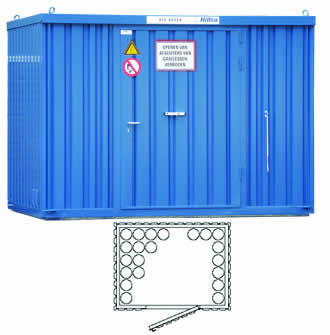

Hiltra F60 gasflessendepot model BSG 3
Artikelnummer 300220363
Afmeting uitwendig BxDxH 3010 x 2170 x 2240 mm
Afmeting inwendig BxDxH 2710 x 1800 x 1925 mm
Capaciteit 77x 50 liter normcilinder
Gewicht ca. 1345 kg
Deur Afsluitbare enkele deur B=1300 mm met noodontgrendeling
Brandwerendheid F60 conform NEN6069 : 2005 (Efectis rapport)

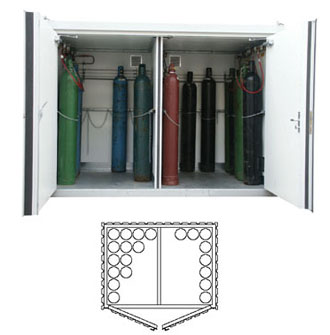

Hiltra F60 gasflessendepot model BSG 3-bw
Artikelnummer 300220366
Afmeting uitwendig BxDxH 3010 x 2170 x 2240 mm
Afmeting inwendig BxDxH 1310/1310 x 1800 x 1925 mm
Capaciteit 70x 50 liter normcilinder (2x 35 stuks)
Gewicht ca. 1780 kg
Deur Afsluitbare dubbele deur B=1300 mm met noodontgrendeling
Brandwerendheid F60 conform NEN6069 : 2005 (Efectis rapport)

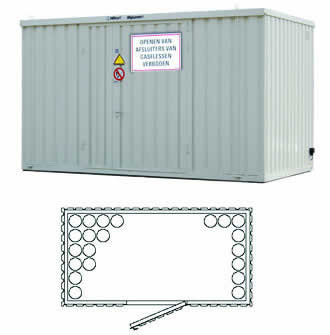

Hiltra F60 gasflessendepot model BSG 4
Artikelnummer 400220363
Afmeting uitwendig BxDxH 4050 x 2170 x 2240 mm
Afmeting inwendig BxDxH 3750 x 1800 x 1925 mm
Capaciteit 112x 50 liter normcilinder
Gewicht ca. 1735 kg
Deur Afsluitbare enkele deur B=1300 mm met noodontgrendeling
Brandwerendheid F60 conform NEN6069 : 2005 (Efectis rapport)

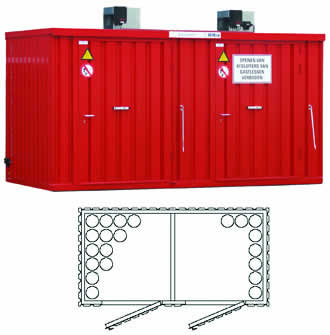

Hiltra F60 gasflessendepot model BSG 4-bw
Artikelnummer 400220366
Afmeting uitwendig BxDxH 4050 x 2170 x 2240 mm
Afmeting inwendig BxDxH 1830/1830 x 1800 x 1925 mm
Capaciteit 98x 50 liter normcilinder (2x 49 stuks)
Gewicht ca. 1940 kg
Deur Afsluitbare enkele deur B=1300 mm met noodontgrendeling
Brandwerendheid F60 conform NEN6069 : 2005 (Efectis rapport)

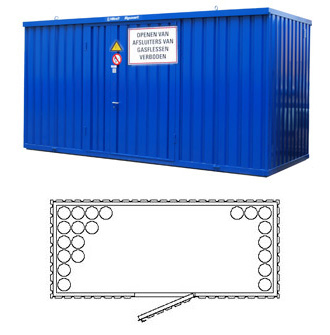

Hiltra F60 gasflessendepot model BSG 5
Artikelnummer 500220363
Afmeting uitwendig BxDxH 5090 x 2170 x 2240 mm
Afmeting inwendig BxDxH 4790 x 1800 x 1925 mm
Capaciteit 140x 50 liter normcilinder
Gewicht ca. 2135 kg
Deur Afsluitbare enkele deur B=1300 mm met noodontgrendeling
Brandwerendheid F60 conform NEN6069 : 2005 (Efectis rapport)
Hiltra F60 gasflessendepot model BSG 5-bw
Artikelnummer 500220366
Afmeting uitwendig BxDxH 5090 x 2170 x 2240 mm
Afmeting inwendig BxDxH 2350/2350 x 1800 x 1925 mm
Capaciteit 140x 50 liter normcilinder (2x 70 stuks)
Gewicht ca. 2340 kg
Deur Afsluitbare enkele deur B=1300 mm met noodontgrendeling
Brandwerendheid F60 conform NEN6069 : 2005 (Efectis rapport)
Hiltra F60 gasflesdepot model BSG 6
Artikelnummer 600220363
Afmeting uitwendig BxDxH 6010 x 2170 x 2240 mm
Afmeting inwendig BxDxH 5710 x 1800 x 1925 mm
Capaciteit 168x 50 liter normcilinder
Gewicht ca. 2490 kg
Deur Afsluitbare enkele deur B=1300 mm met noodontgrendeling
Brandwerendheid F60 conform NEN6069 : 2005 (Efectis rapport)

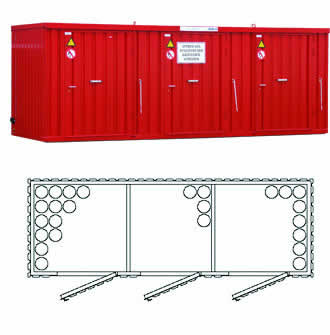

Hiltra F60 gasflessendepot model BSG 6-bw
Artikelnummer 600220366
Afmeting uitwendig BxDxH 6010 x 2170 x 2240 mm
Afmeting inwendig BxDxH 1840/1840/1840 x 1800 x 1925 mm
Capaciteit 168x 50 liter normcilinder (3x 56 stuks)
Gewicht ca. 2900 kg
Deur Afsluitbare enkele deur B=1300 mm met noodontgrendeling
Brandwerendheid F60 conform NEN6069 : 2005 (Efectis rapport)

Algemene specificaties

Versie 1.1 | 5-6-2019

HILTRA® BIGSAVER® MODEL BSG ALGEMEEN

Ontwerp/brandwerendheid:
  • De samengestelde constructie is beoordeeld door het geaccrediteerde testinstituut Efectis®.
  • Efectis brandwerendheidsrapport: 94-CVB-R1178/2009-Efectis-R0834(Rev.1)/2010-Efectis-R1117-S.
  • Ontworpen als zelfstandig brandcompartiment voor de opslag van verpakte gevaarlijke stoffen op basis van het Bouwbesluit en de richtlijn PGS 15: 2016 versie 1.0.
  • Brandwerendheid (WBDBO) 60 minuten bepaald in geval van een brand van buitenaf en een brand van binnenuit op alle criteria van PGS 15:2016 versie 1.0, voorschrift 3.2.9.
Behuizing (wanden, dak en deur):
  • Behuizing vervaardigd uit verzinkte damwandprofielen.
  • Binnenzijde uit onbrandbaar en isolerend materiaal afgewerkt met verzinkte plaat.
  • Het dak is aan beide lange zijden uitgevoerd met een geïntegreerde regengoot.
  • Standaard voorzien van hijsvoorziening geschikt voor leeg transport van de unit.
  • Standaard voorzien van aardaansluitpunt.
Enkele deur conform EN 1634-1:2008 (EI160):
  • Standaard uitgevoerd met een bij brand zelfsluitende enkele vleugeldeur.
  • Deurvleugel voorzien van klink, paniekgreep, cilinderslot en deurdranger inclusief automatisch Thermolock brandsluit-mechaniek.
  • Deursponningen voorzien van bij brand dichtschuimende strippen, zodat deze in geval van brand automatisch worden afgesloten.
  • Deur kan in een openingshoek van ca. 90° vergrendeld worden, in geval van brand verbreekt het Thermolock de ver-grendeling en zal de deur automatisch in de dagschoot sluiten.
Vastzetinrichting:
  • Standaard rondom voorzien van profielen en spanband voor het in bulk vastzetten van 50 liter gasflessen.
Vloer:
  • Vloerframe vervaardigd uit stalen profielen, OSB plaat en een toplaag van antislip tranenplaat.
  • Conservering vloerframe: SA2,5 stralen en conserveren met 100 µm Acraton zinkfosfaat epoxycoating in kleur RAL 7005/muisgrijs.
Ventilatie-openingen:
  • Be- en ontluchting door diametraal geplaatste ventilatie-openingen binnen en buiten afgewerkt met verzinkte schoepenroosters.
  • Standaard voorzien van vlamkerend gaas en brandwerende roosters, zodat deze in geval van brand  automatisch worden afgesloten.
Gevarenaanduiding:
  • Gevarenaanduiding door pictogrammen conform PGS 15, Ø en/of ? 200 mm, symbool: "opslag gasflessen” en "vuur, open vlam en roken verboden” (andere pictogrammen op aanvraag leverbaar).
Constructieve opties:
  • Optie A1: buitenzijde, m.u.v. bovenzijde dak, afgelakt met een 2K-polyurethaancoating in standaard kleur: RAL 3020/ verkeersrood, RAL 5010/ gentiaanblauw, RAL 6002/loofgroen, RAL 7035/lichtgrijs of RAL 9001/crèmewit.
  • Optie A2: buitenzijde, m.u.v. bovenzijde dak, afgelakt met een 2K-polyurethaancoating in niet standaard RAL kleur (m.u.v. verkeers-, lichtgevende en metallic kleuren).
  • Optie D1A: In plaats van een enkele deur 1300 mm een dubbele vleugeldeur 1800 mm.
  • Optie D2B: In plaats van een enkele deur 1300 mm een dubbele vleugeldeur 2700 mm.
A uitsluitend leverbaar voor de Bigsaver® model BSG1, BSG2, BSG3, BSG4, BS5 en BS6.
B uitsluitend leverbaar voor de Bigsaver® model BSG3, BSG4, BSG5 en BSG6 in de lange zijde.

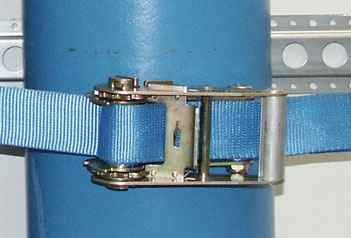

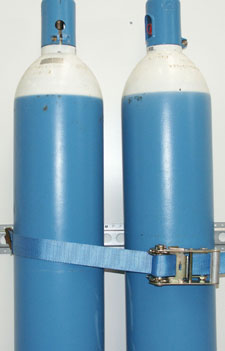

Detail sluiting spanband
Detail sluiting spanband

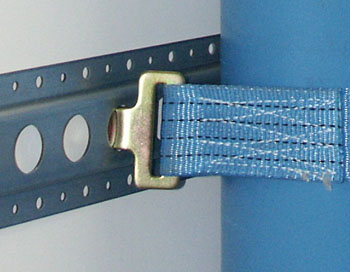

Detail haak spanband
Detail haak spanband
Spanband vastzetsysteem
Spanband vastzetsysteem
